Project Nieuwbouw app.complex Duyndoorn - Den Haag / Scheveningen
« Terug naar het projectenoverzicht

Project

Nieuwbouw app.complex Duyndoorn - Den Haag / Scheveningen

Start
05-09-2016
Gereed
26-10-2016
Adres
Scheveningseweg 106, Den Haag
Hoofdaannemer
Bouw- en aannemersbedrijf Schouten
Constructeur
Broersma Ingenieursbureau
Ingenieursbureau
Inpijn-Blokpoel
Omtrek CSM-wand
170 meter
Diepte CSM-wand
15 meter

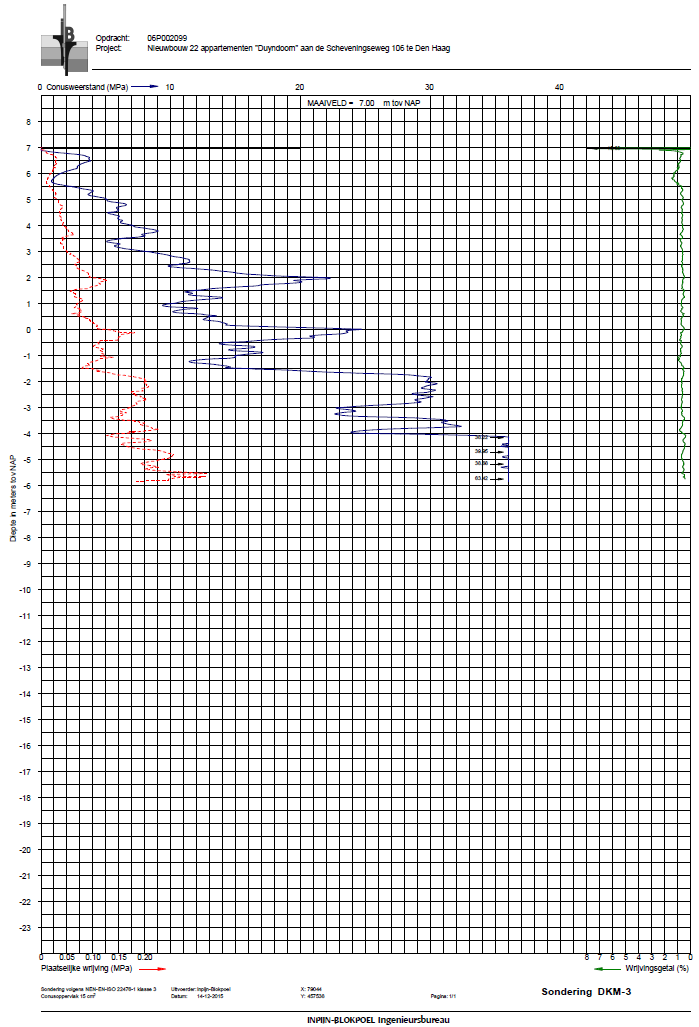

Grondprofiel
Projectinformatie

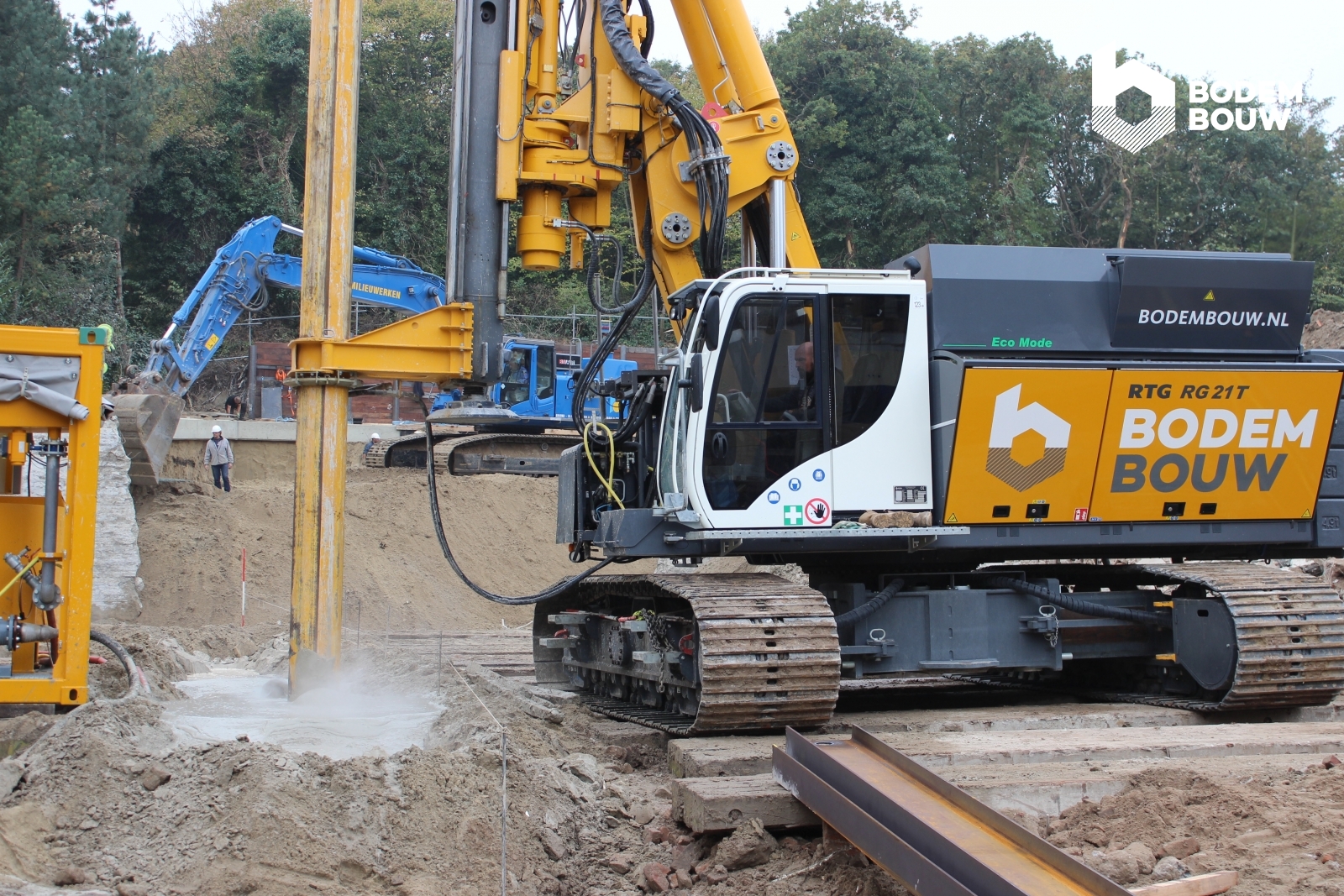

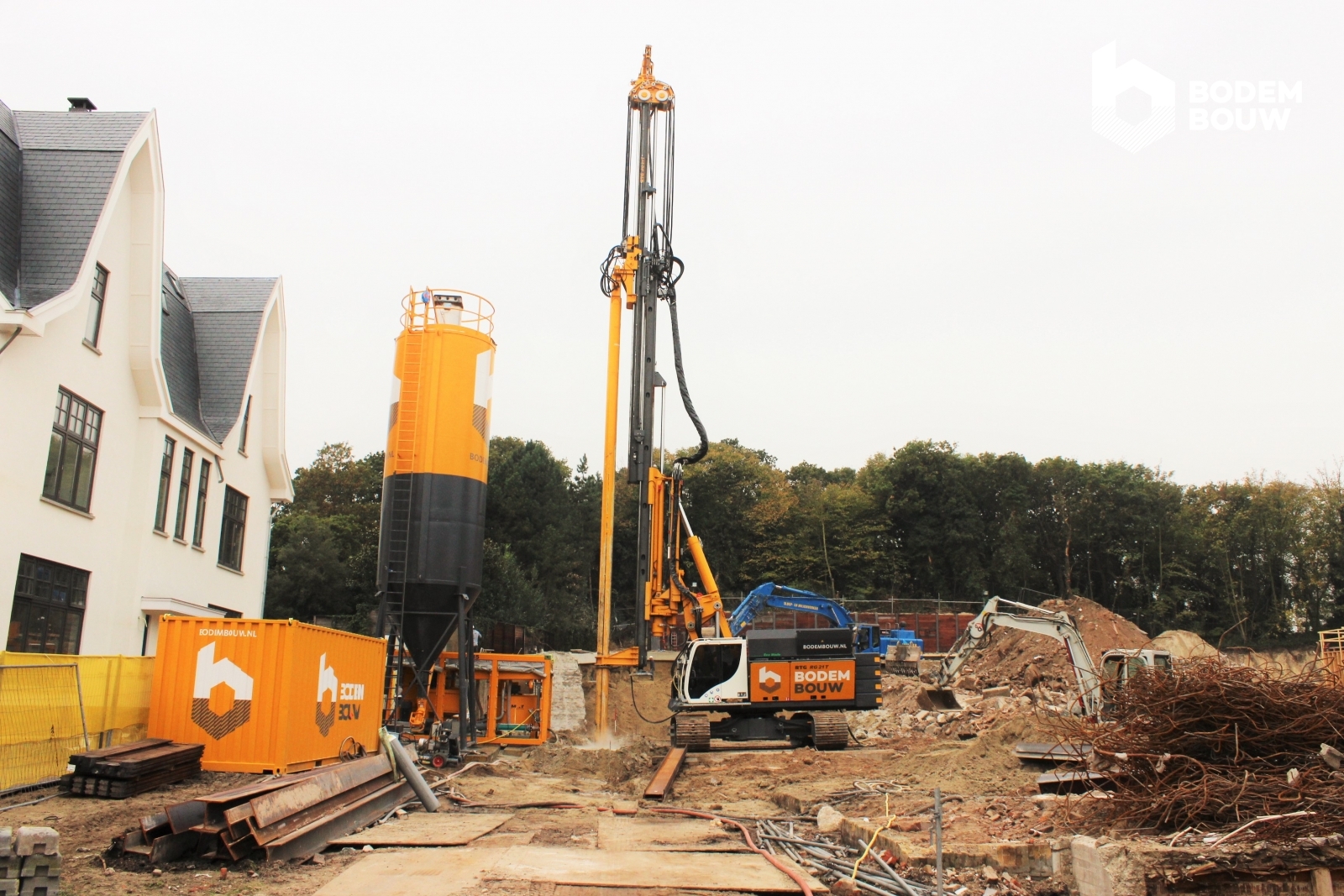

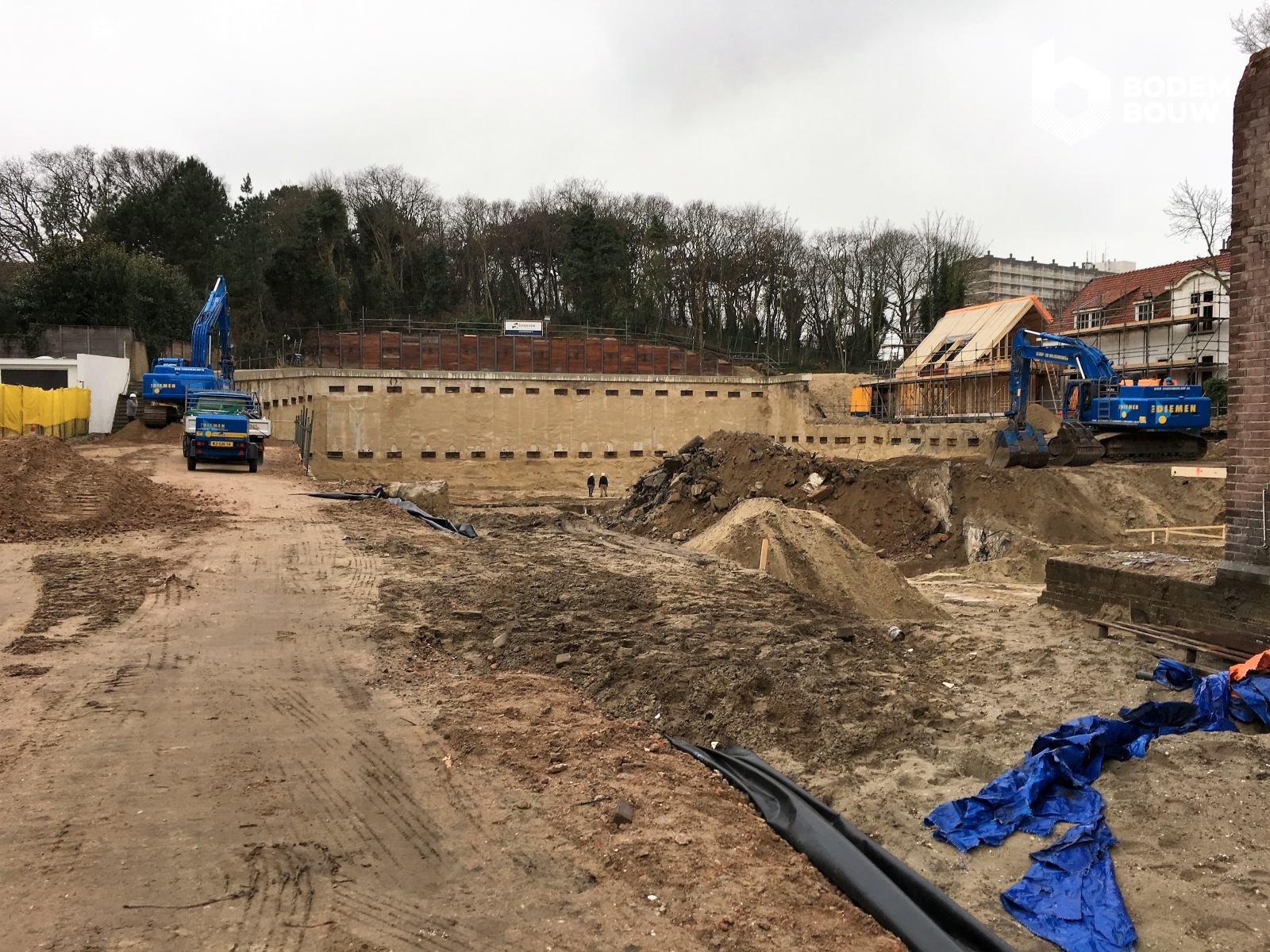

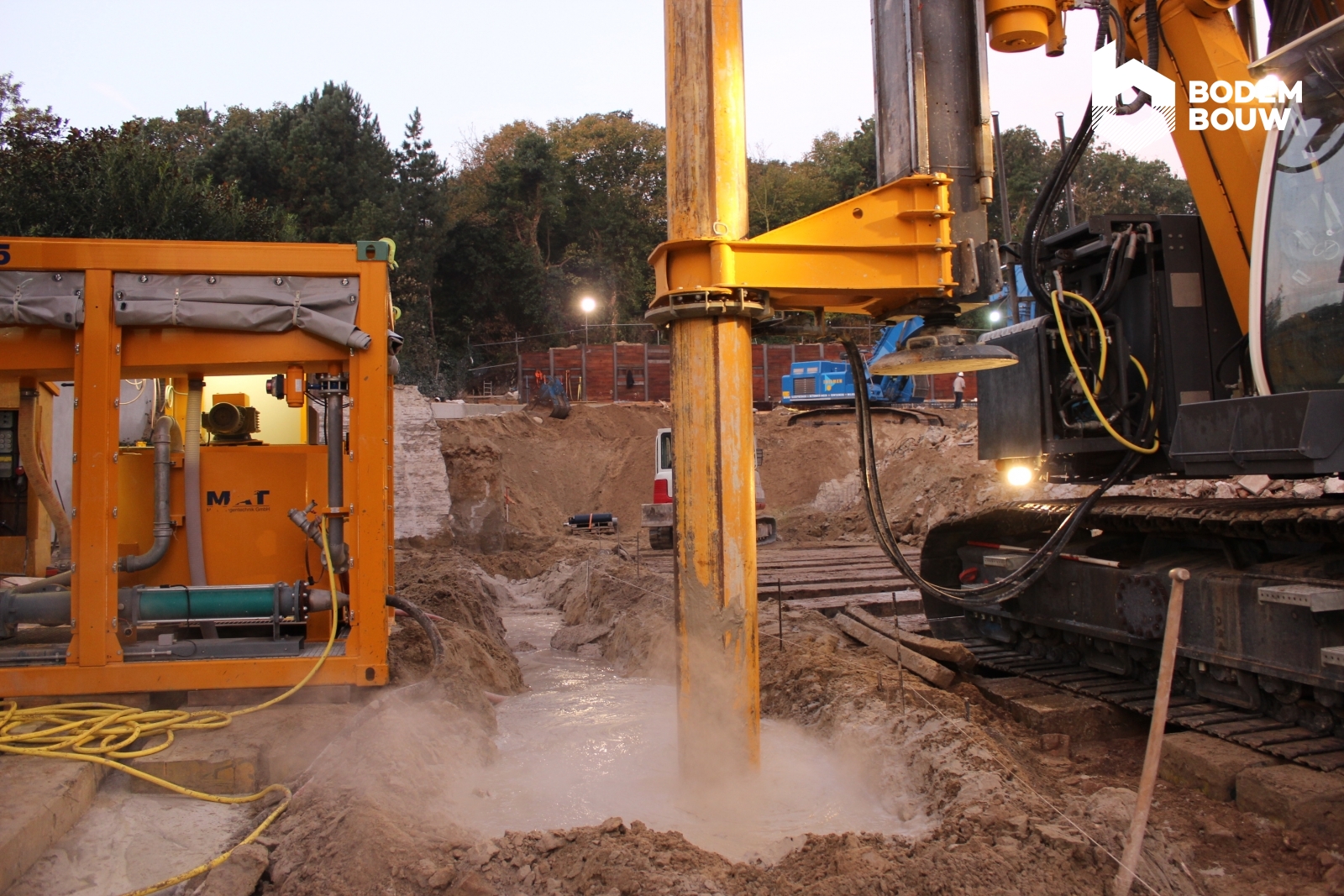

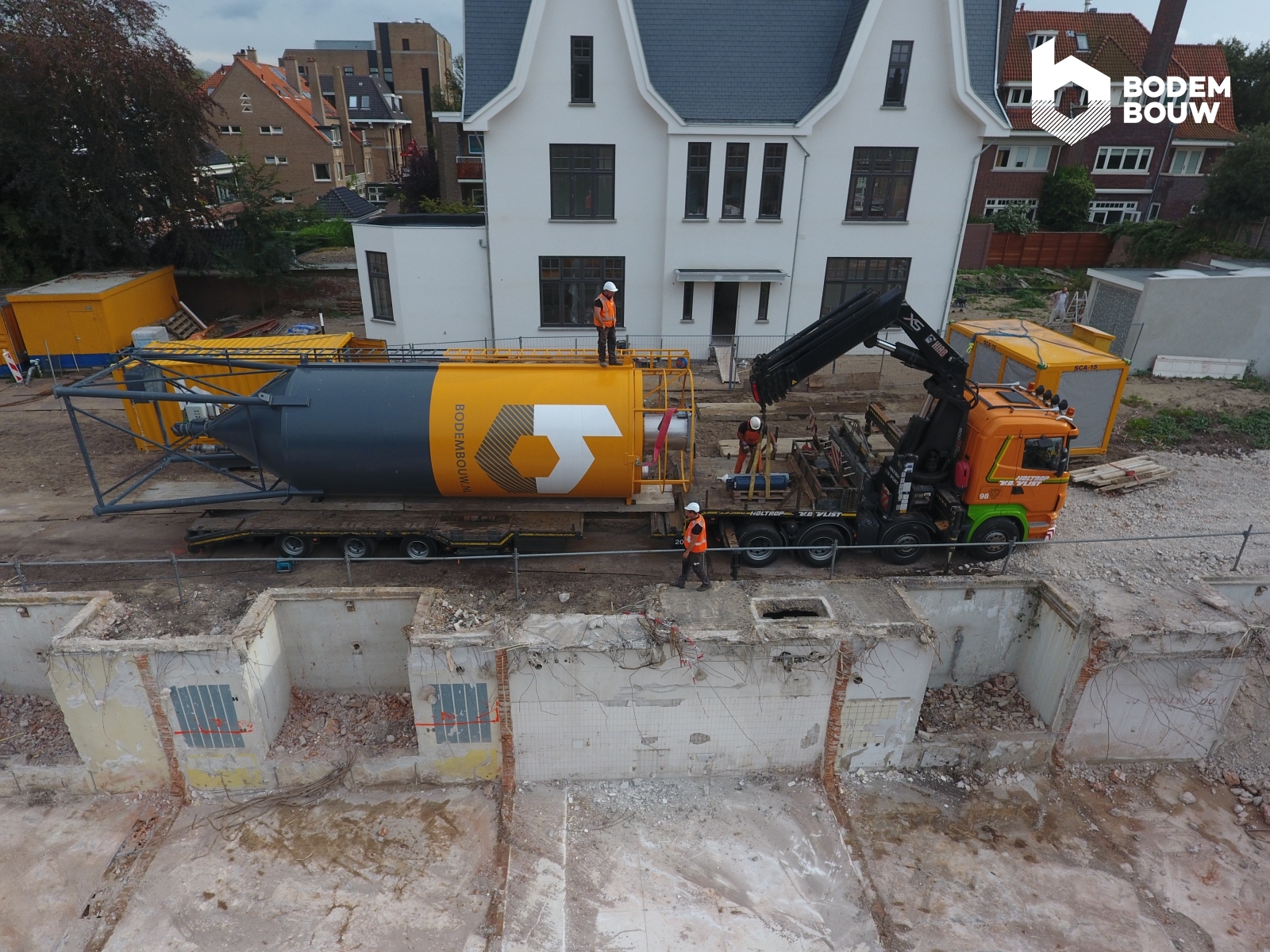

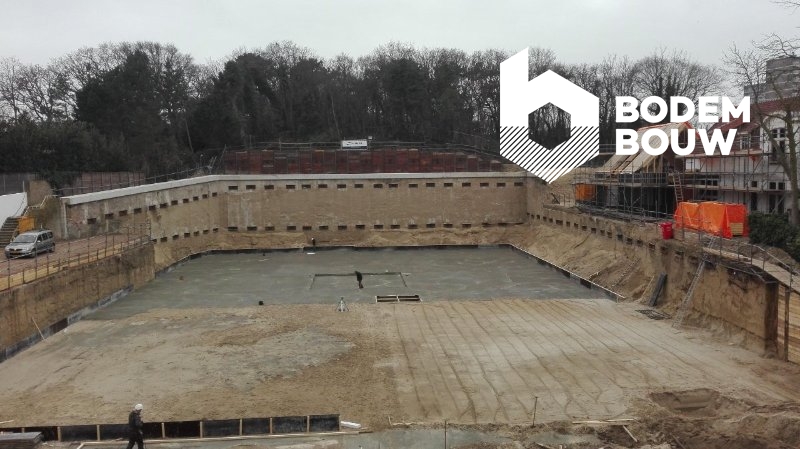

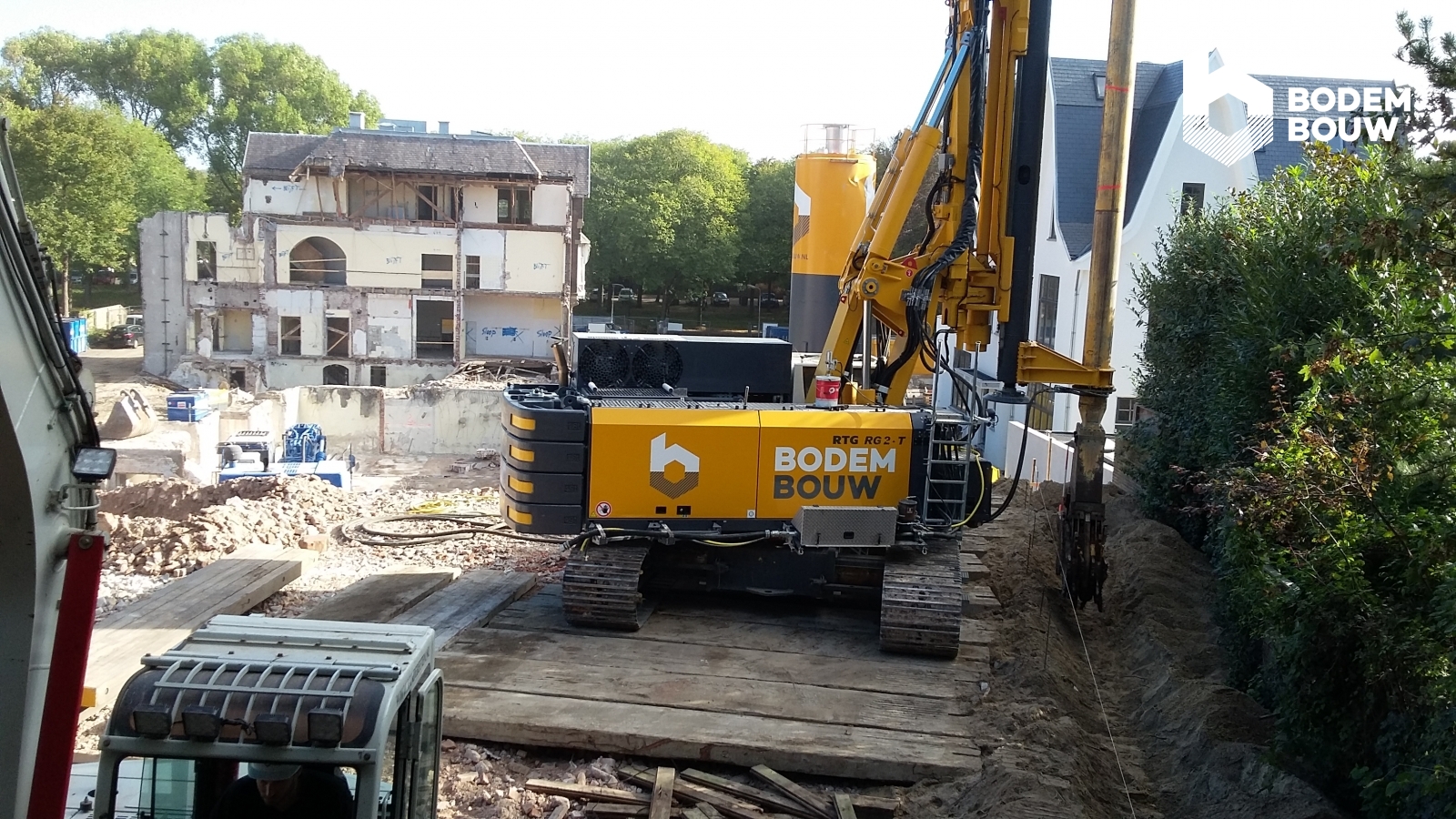

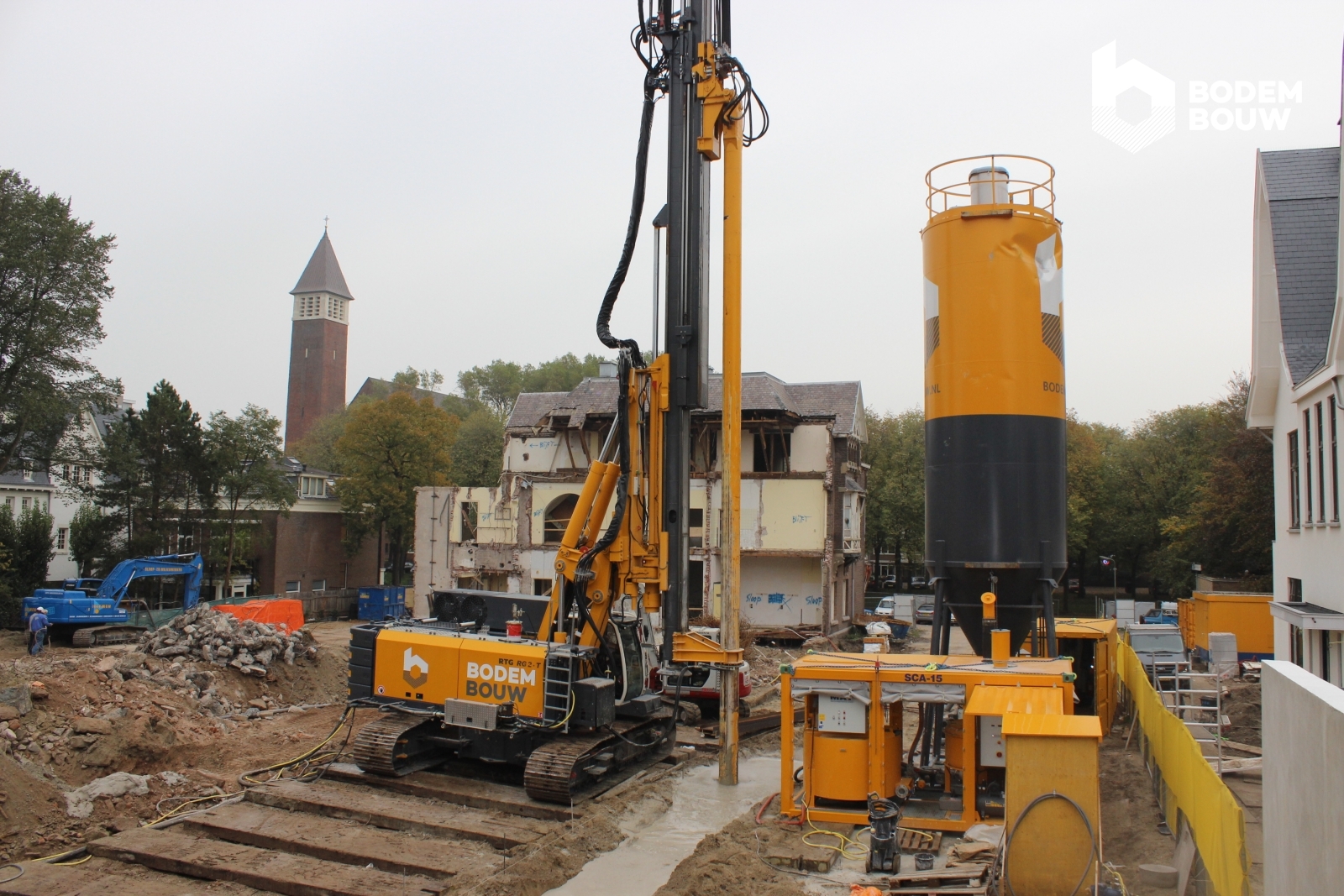

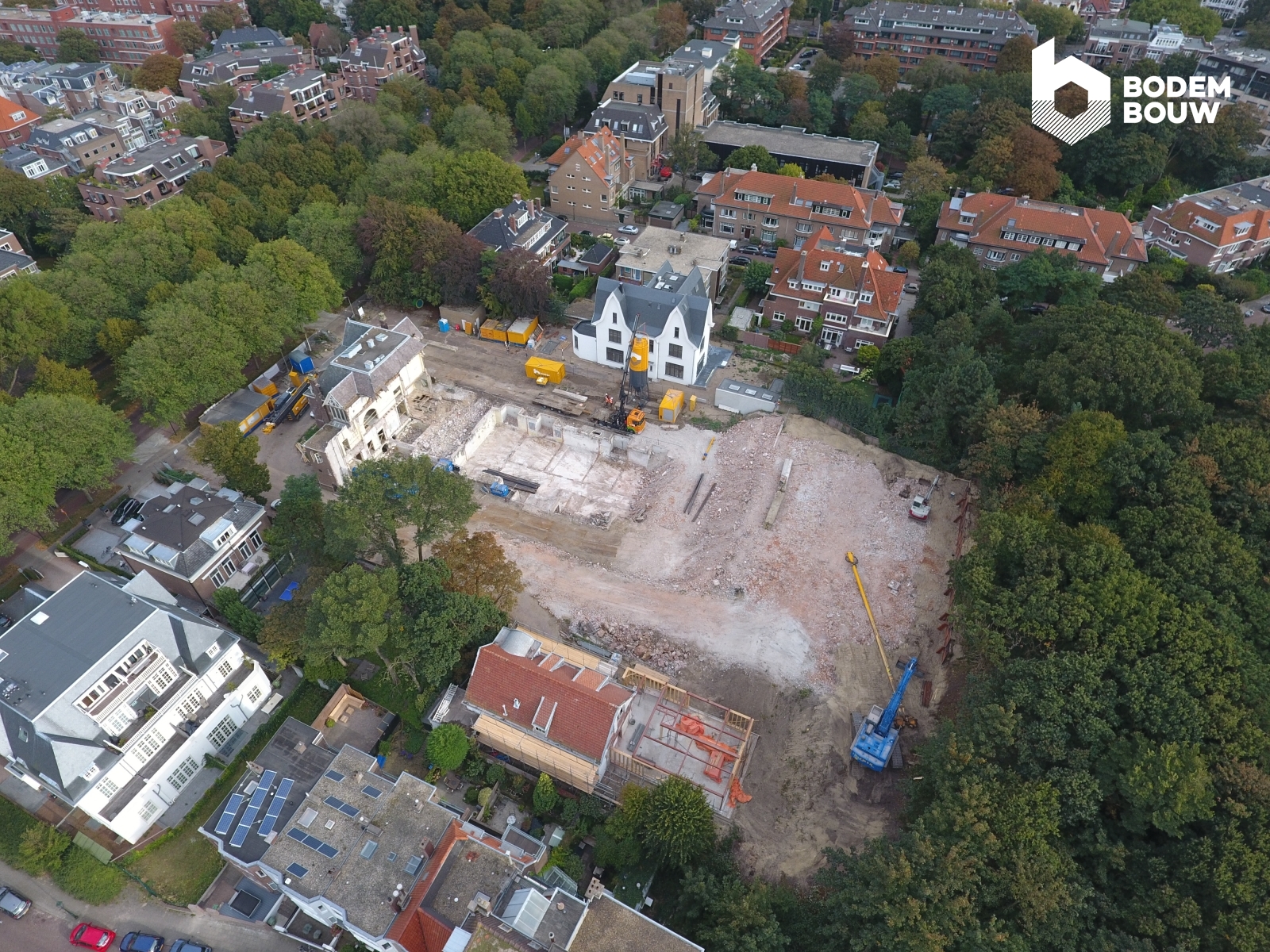

Aan de Scheveningse weg 106 te Den Haag ligt een prachtig perceel tegen een bestaande duin. Op dit perceel wordt een nieuwbouw appartementencomplex genaamd "Duyndoorn" gerealiseerd. Het appartementencomplex komt tegen de bestaande duin aan te liggen. Onder het appartementencomplex komt een éénlaagse parkeergarage. Om de nieuwbouw met parkeergarage te realiseren, zijn aan 3 zijdes van het perceel grondkeringen benodigd. De grondkeringen hebben een permanente functie en zullen gedeeltelijk zelfs in het zicht blijven. Vanwege het natuurlijke karakter van de omgeving en duin, was men op zoek naar een grondkering waarvan het uiterlijk paste bij de omgeving. Zo is er voor gekozen om een CSM-wand toe te passen. Met het CSM-systeem wordt het aanwezige duinzand gemengd met cementmix. Het duinzand laat zich goed mengen en zal een homogene wand als resultaat geven. Het ruwe en natuurlijke uiterlijk van de CSM-wand past perfect bij de omgeving, hierdoor is er voor gekozen om de CSM-wand plaatselijk als zichtwand te gebruiken. Bovendien past het CSM-systeem vanwege het trillingsvrij en geluidsarme principe, perfect in de situatie waarbij veel kantoren en woningen om de projectlocatie heen liggen.

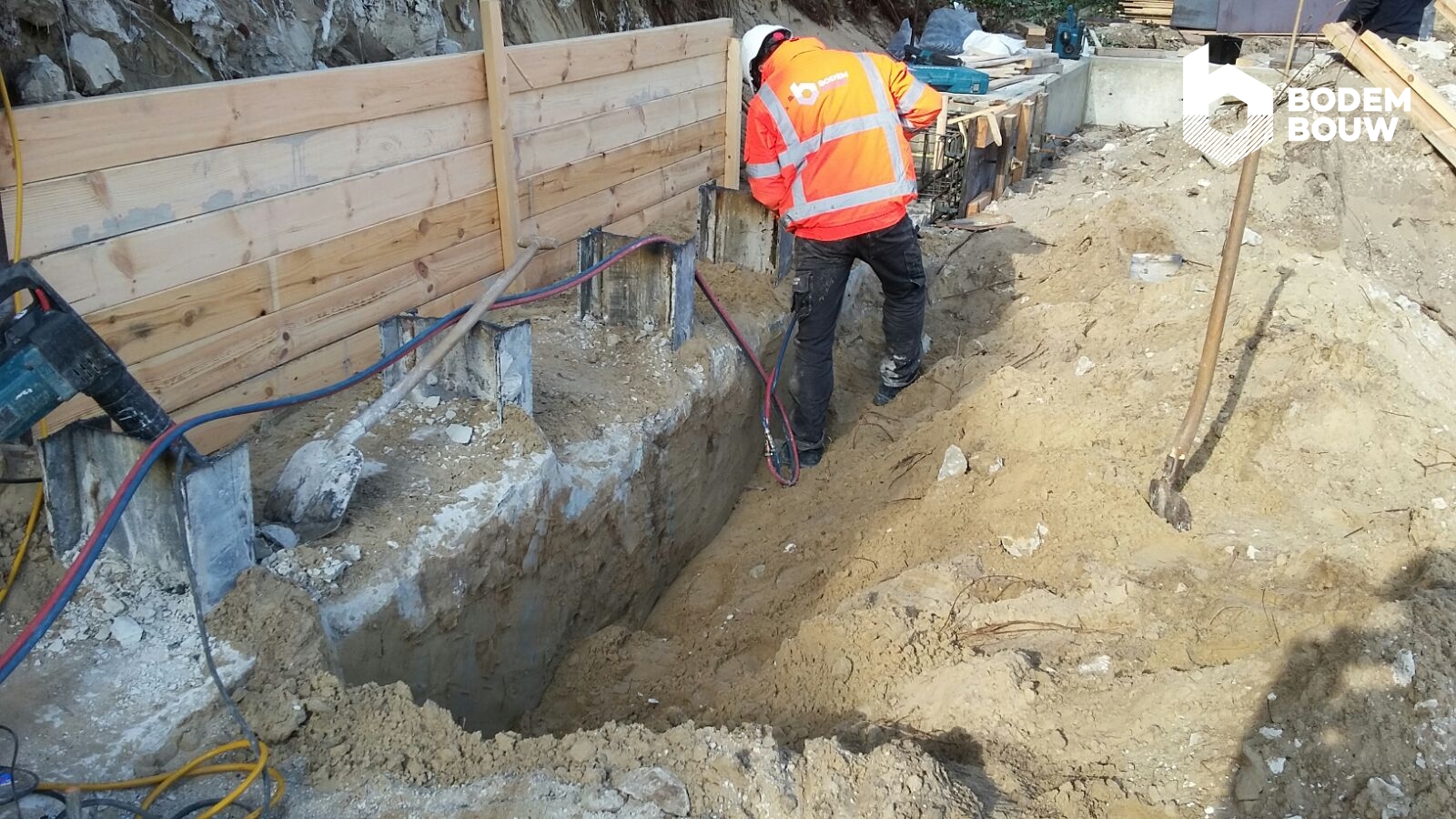

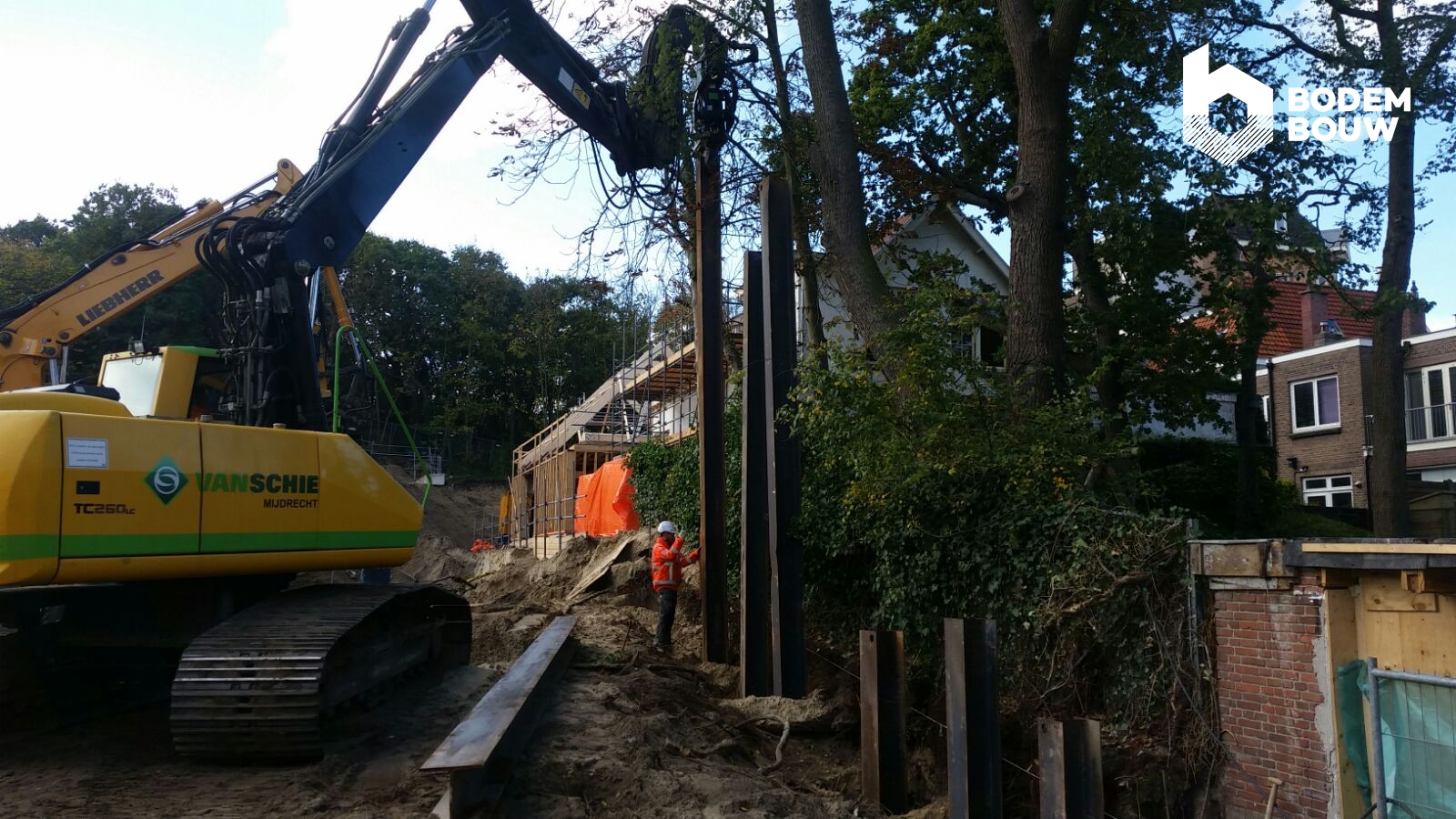

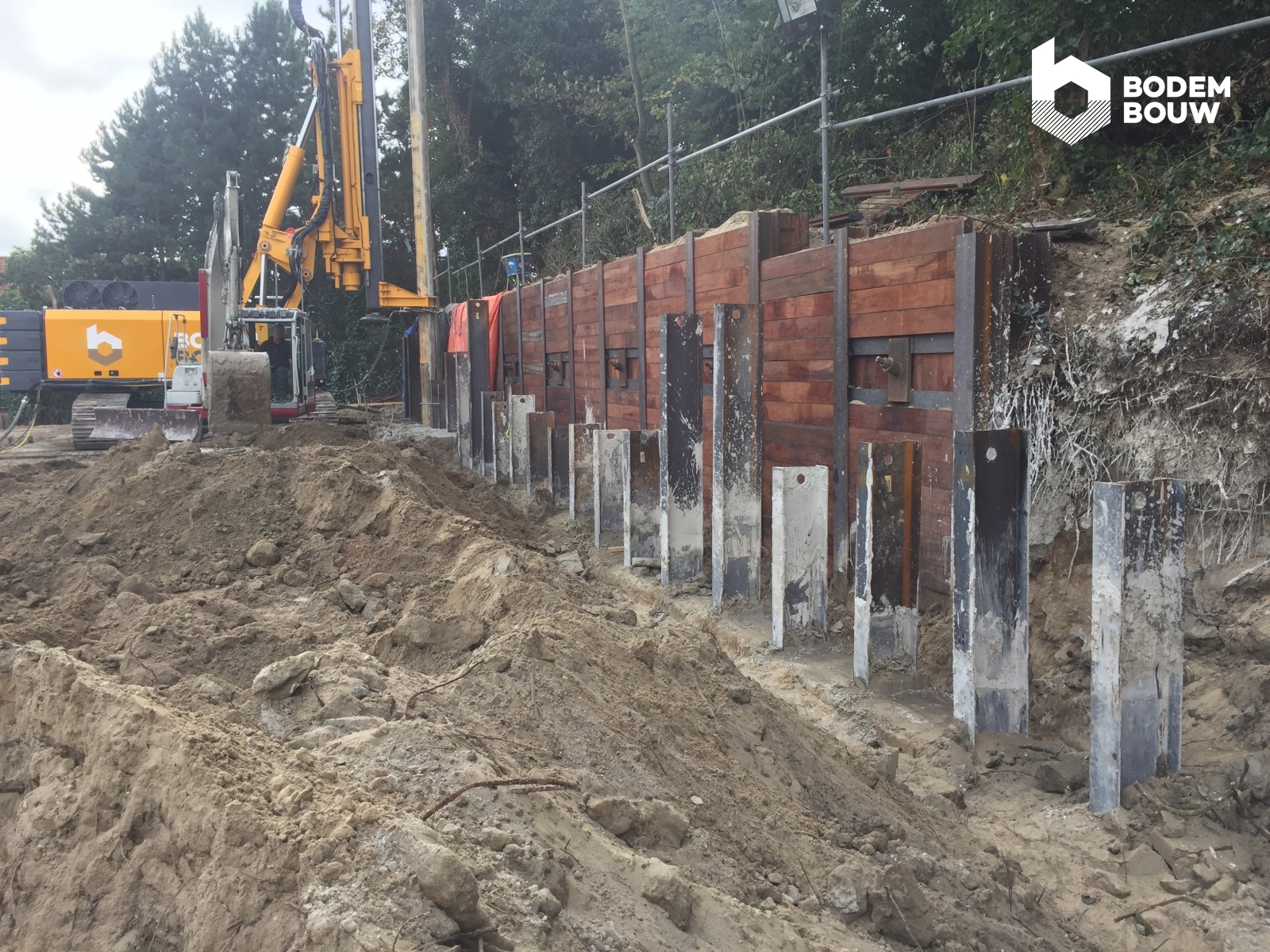

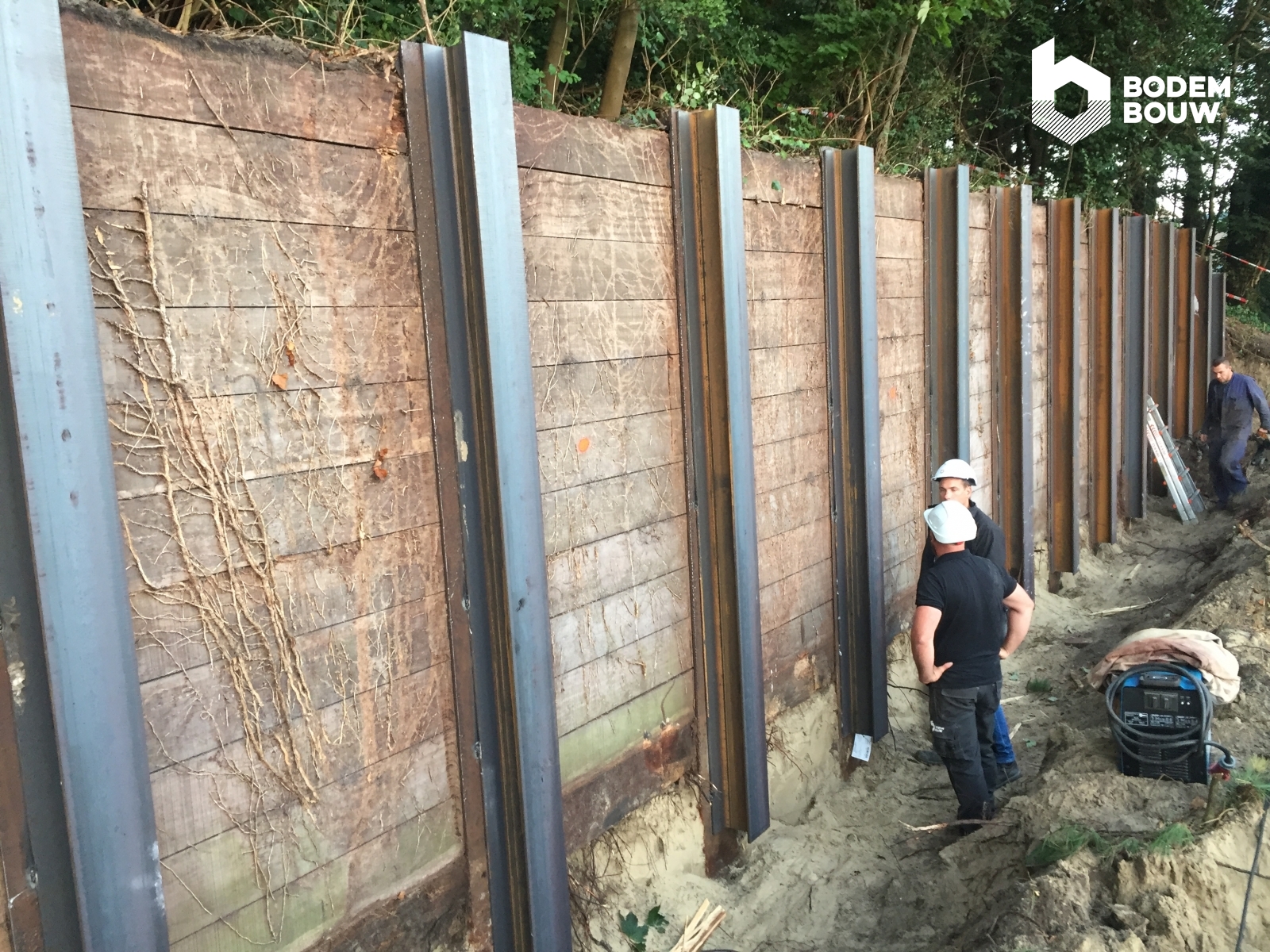

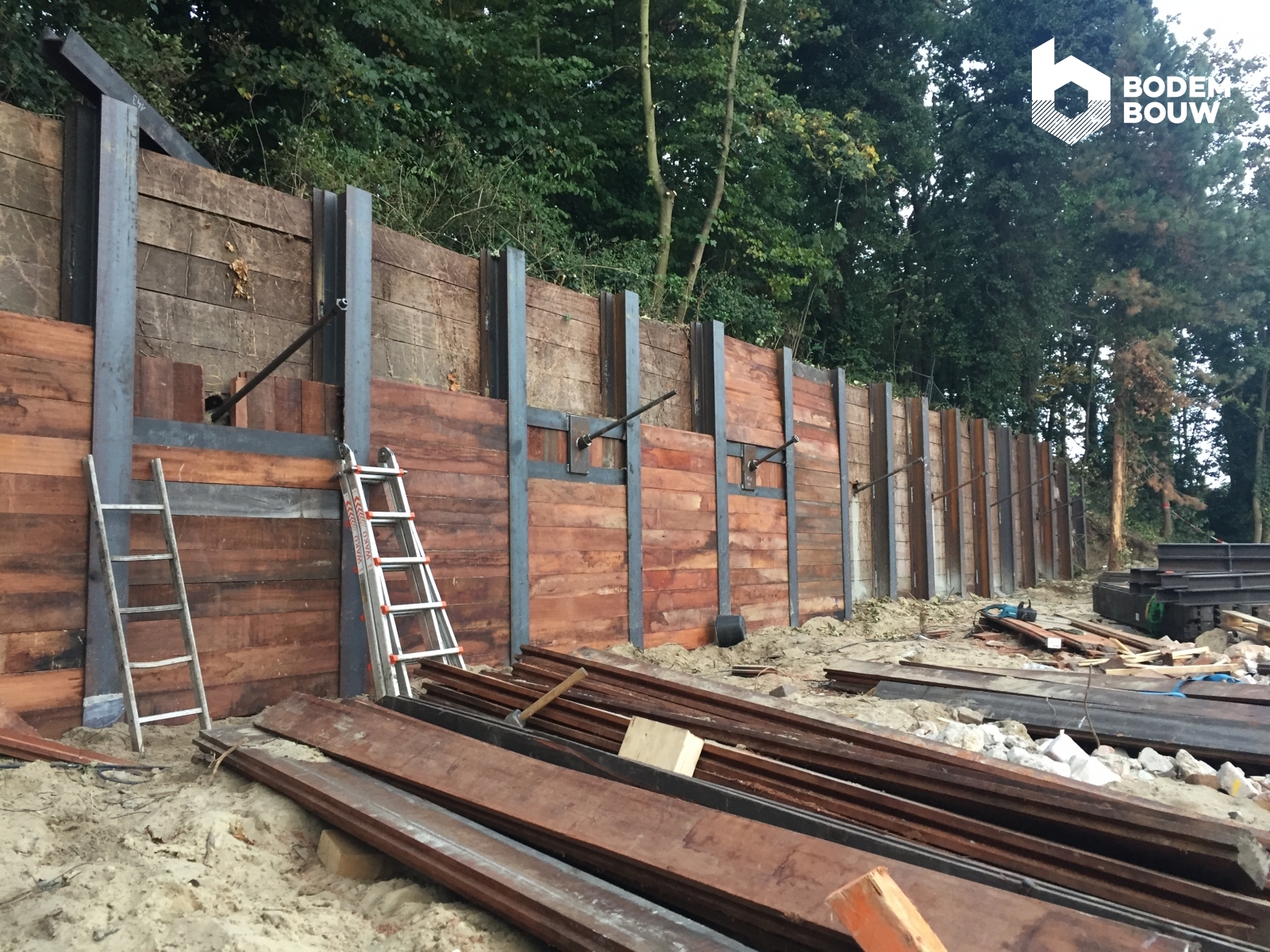

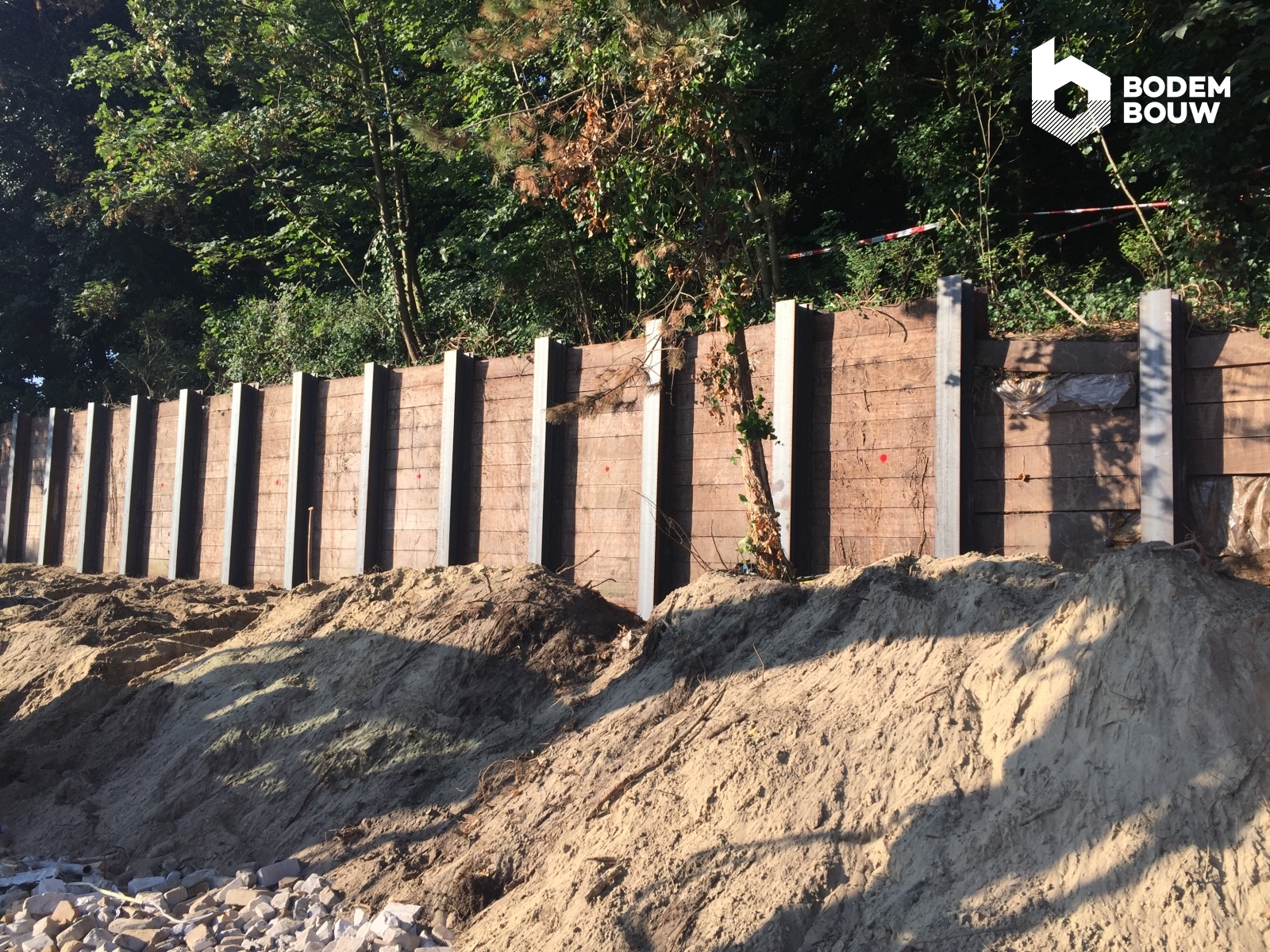

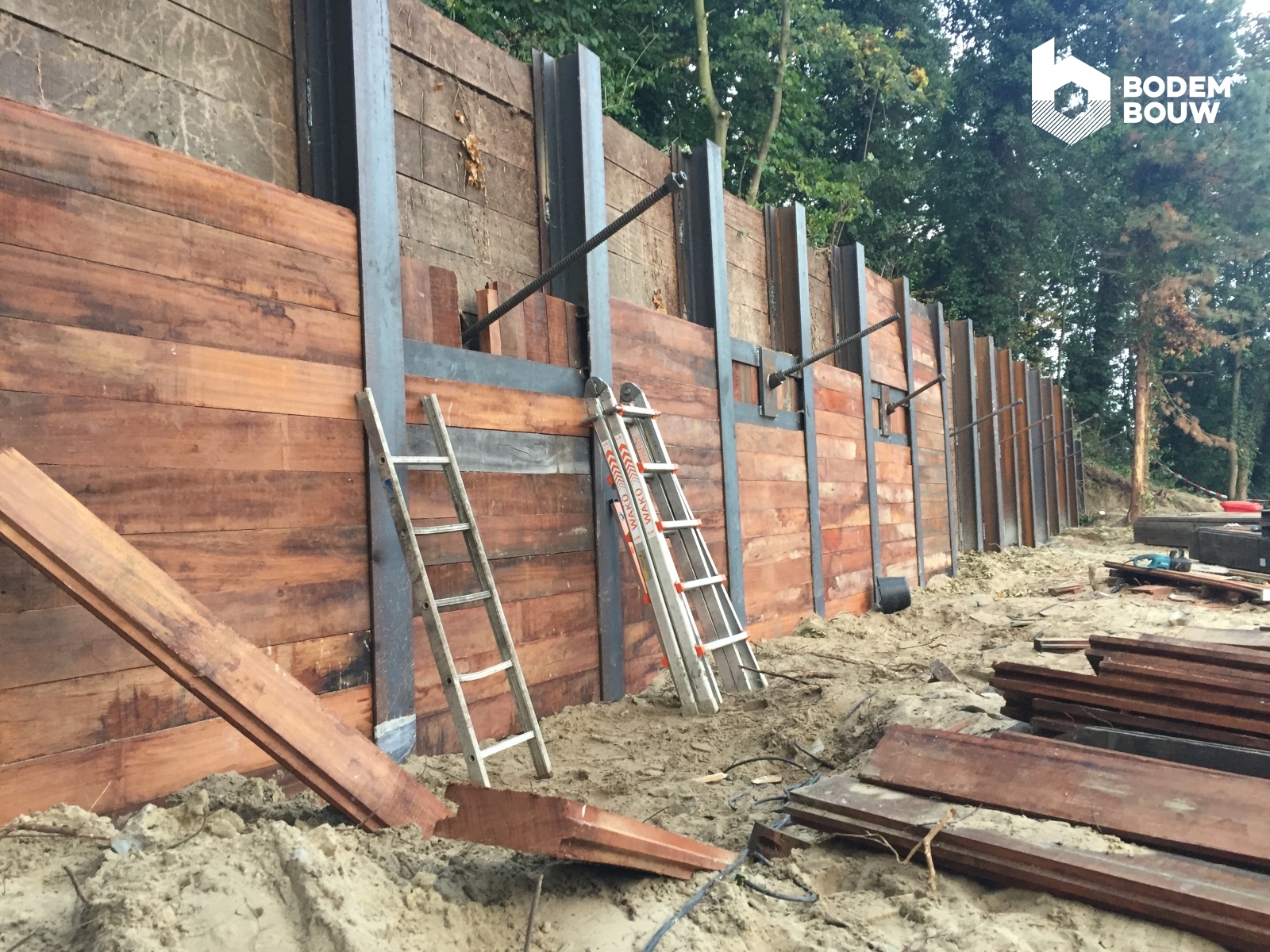

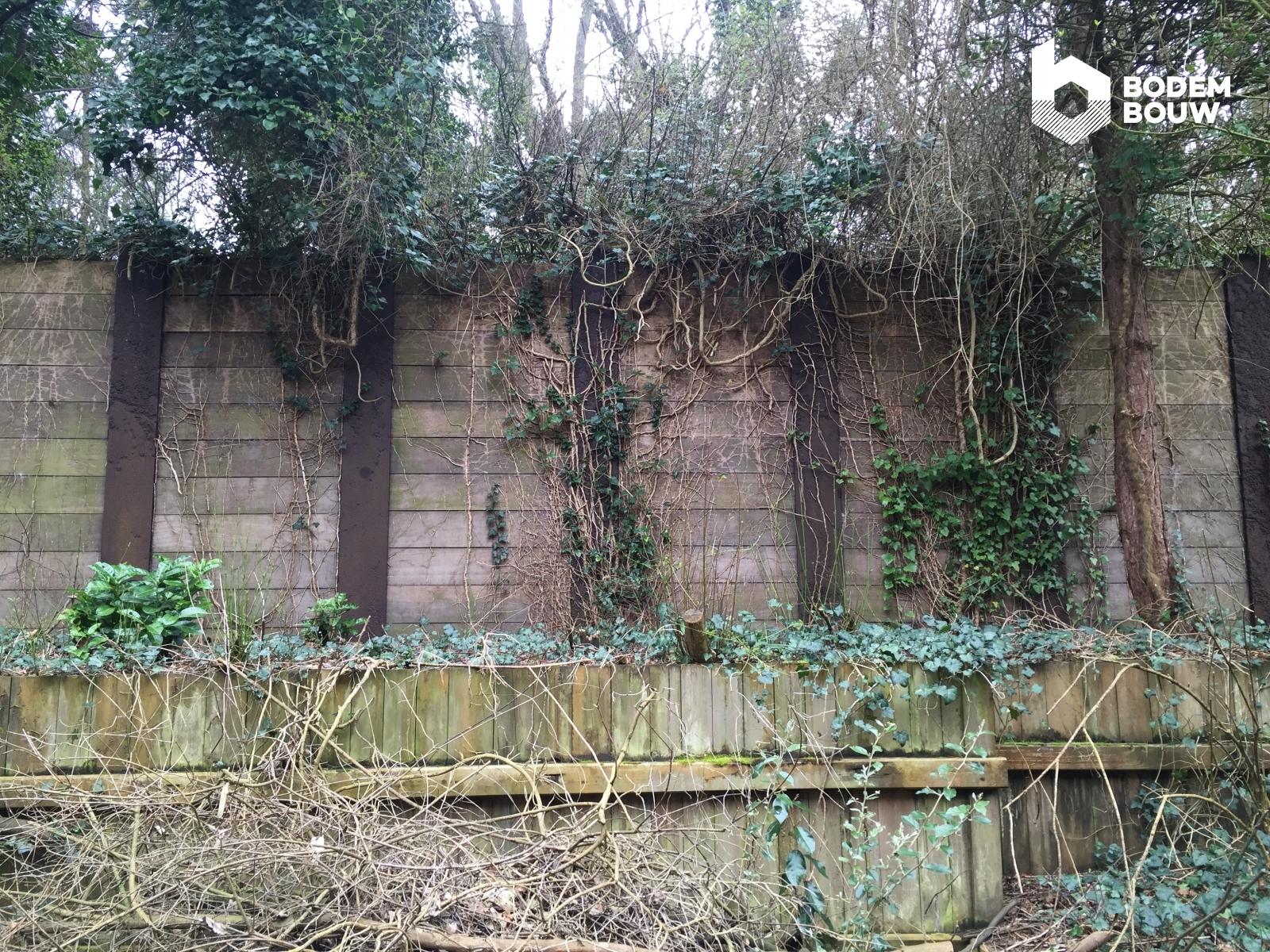

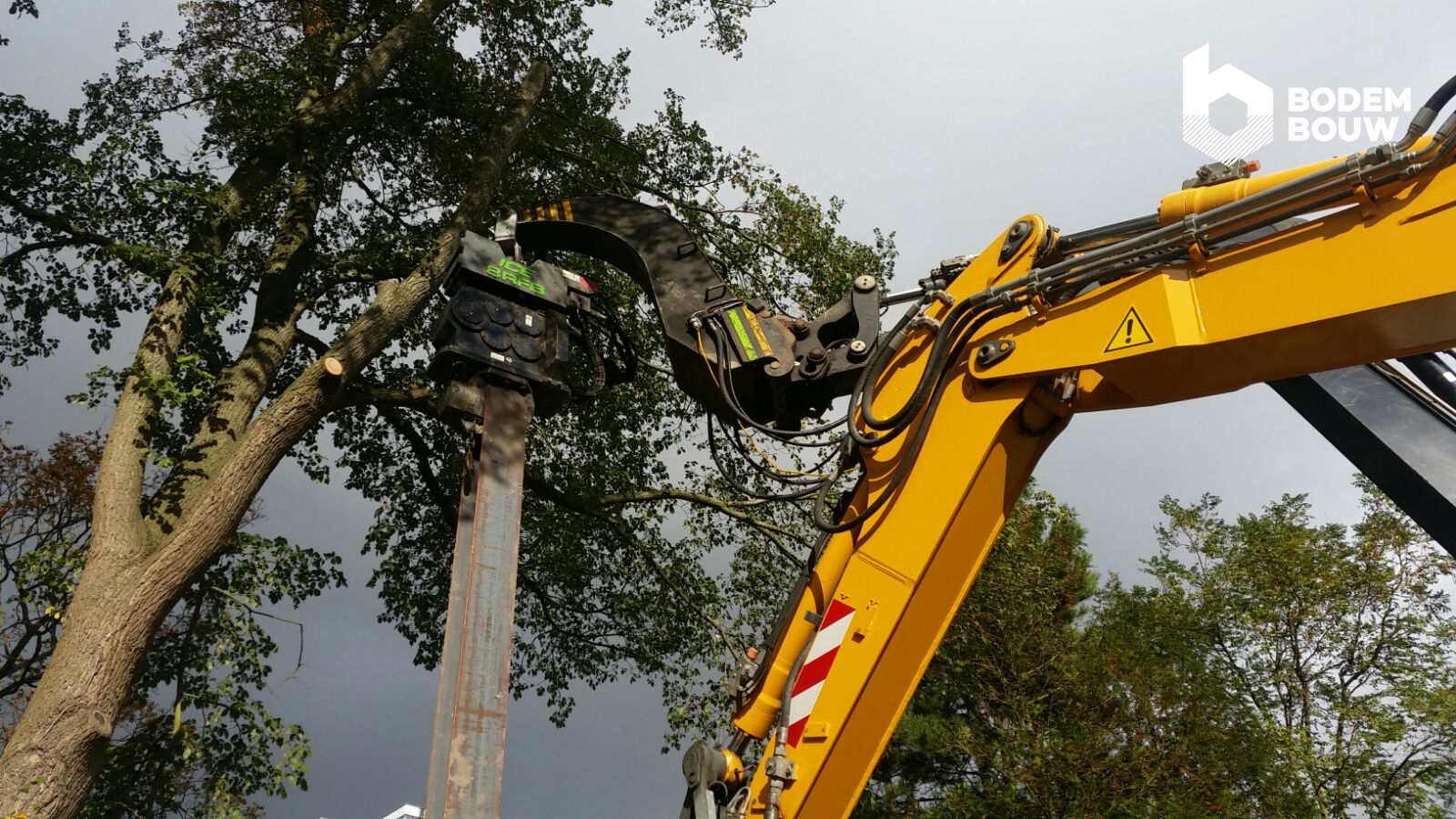

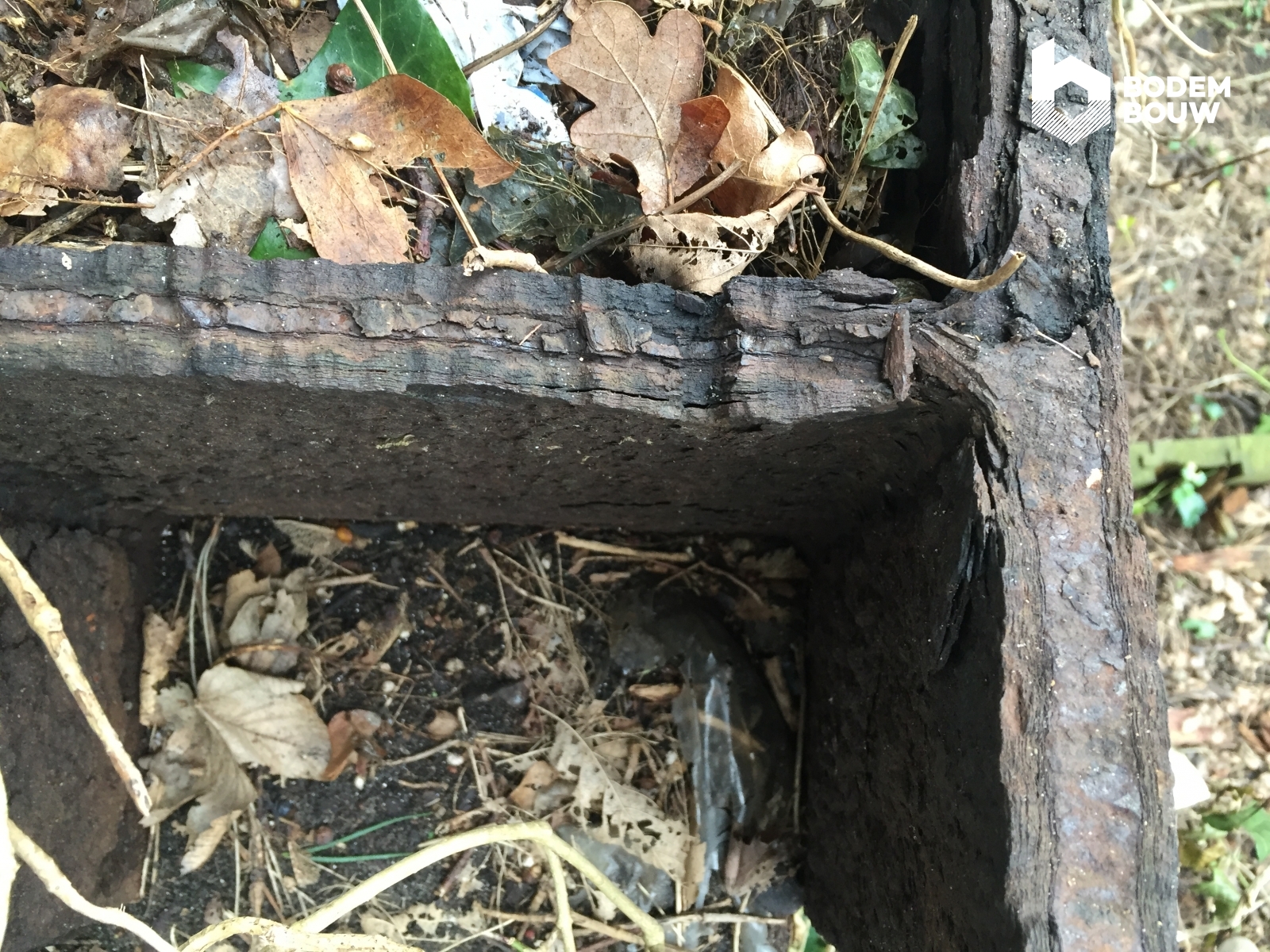

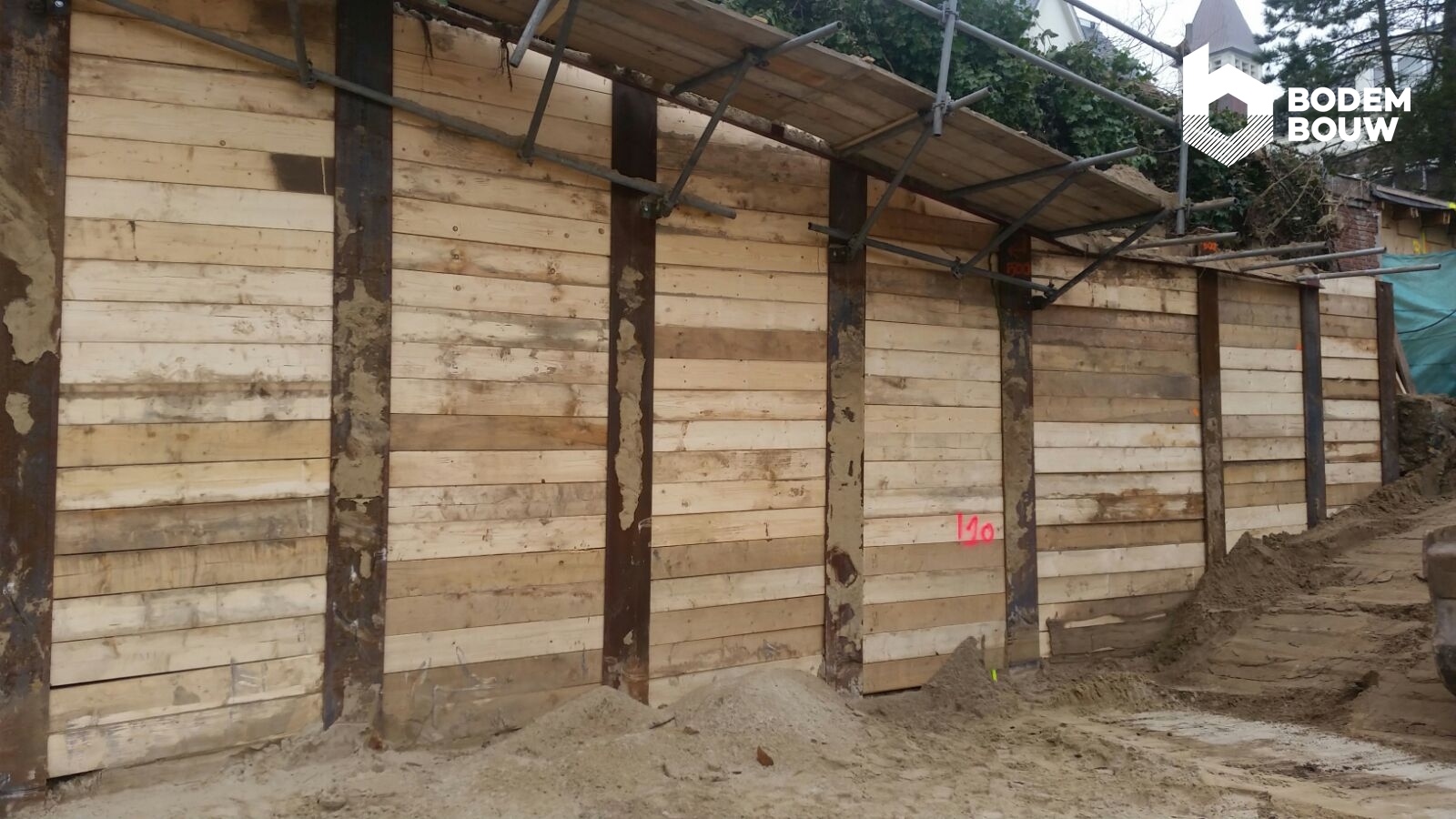

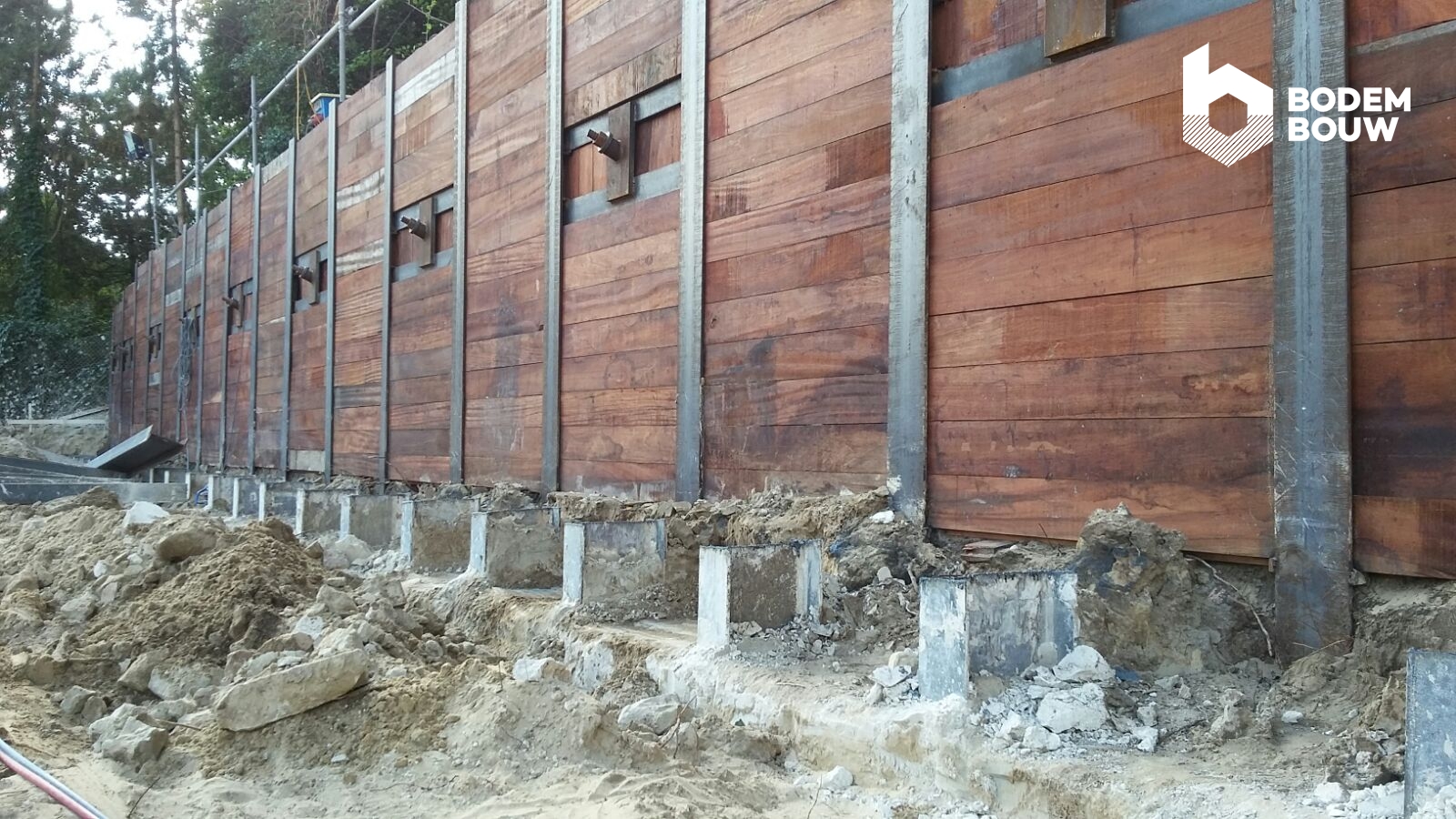

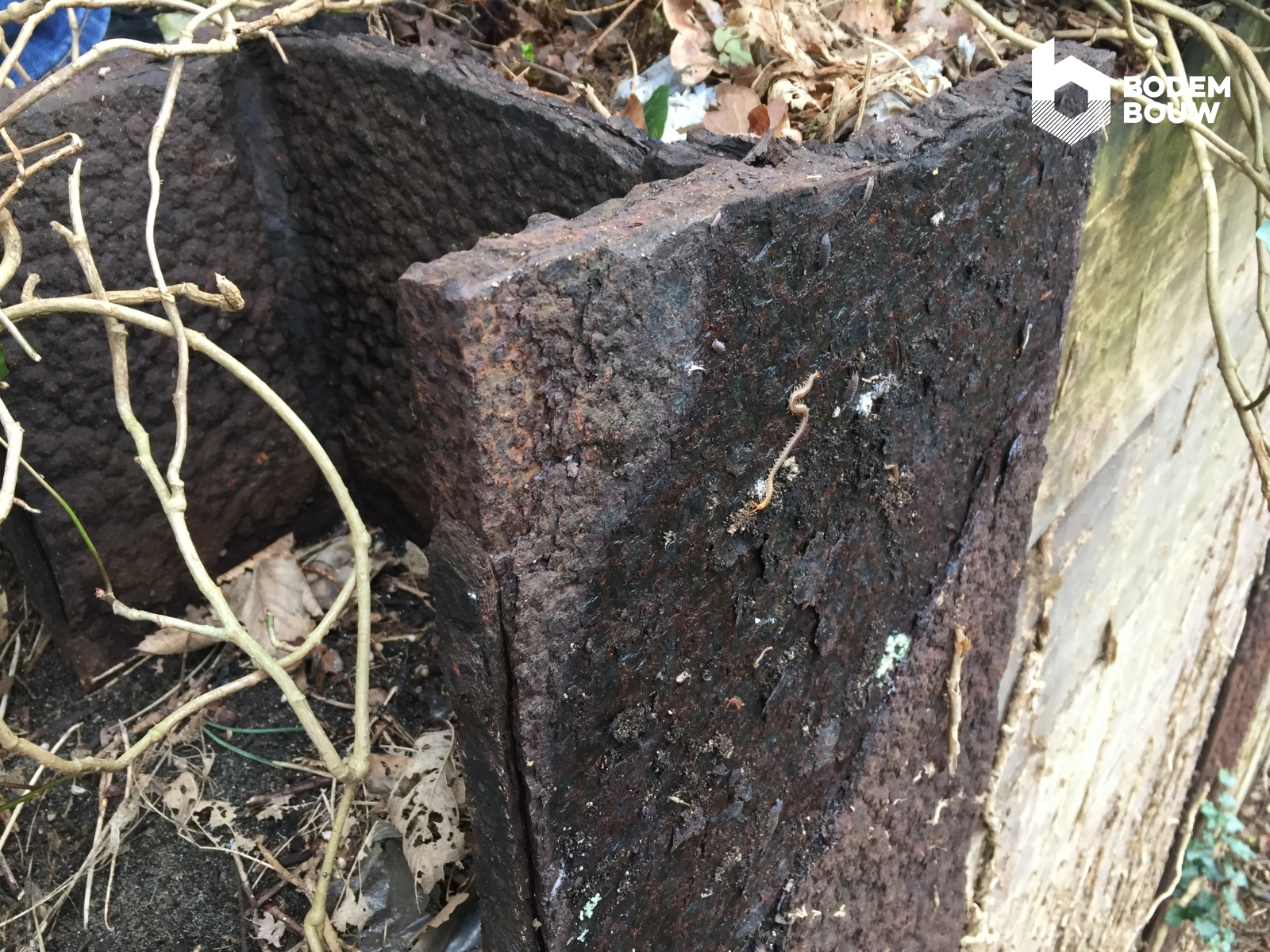

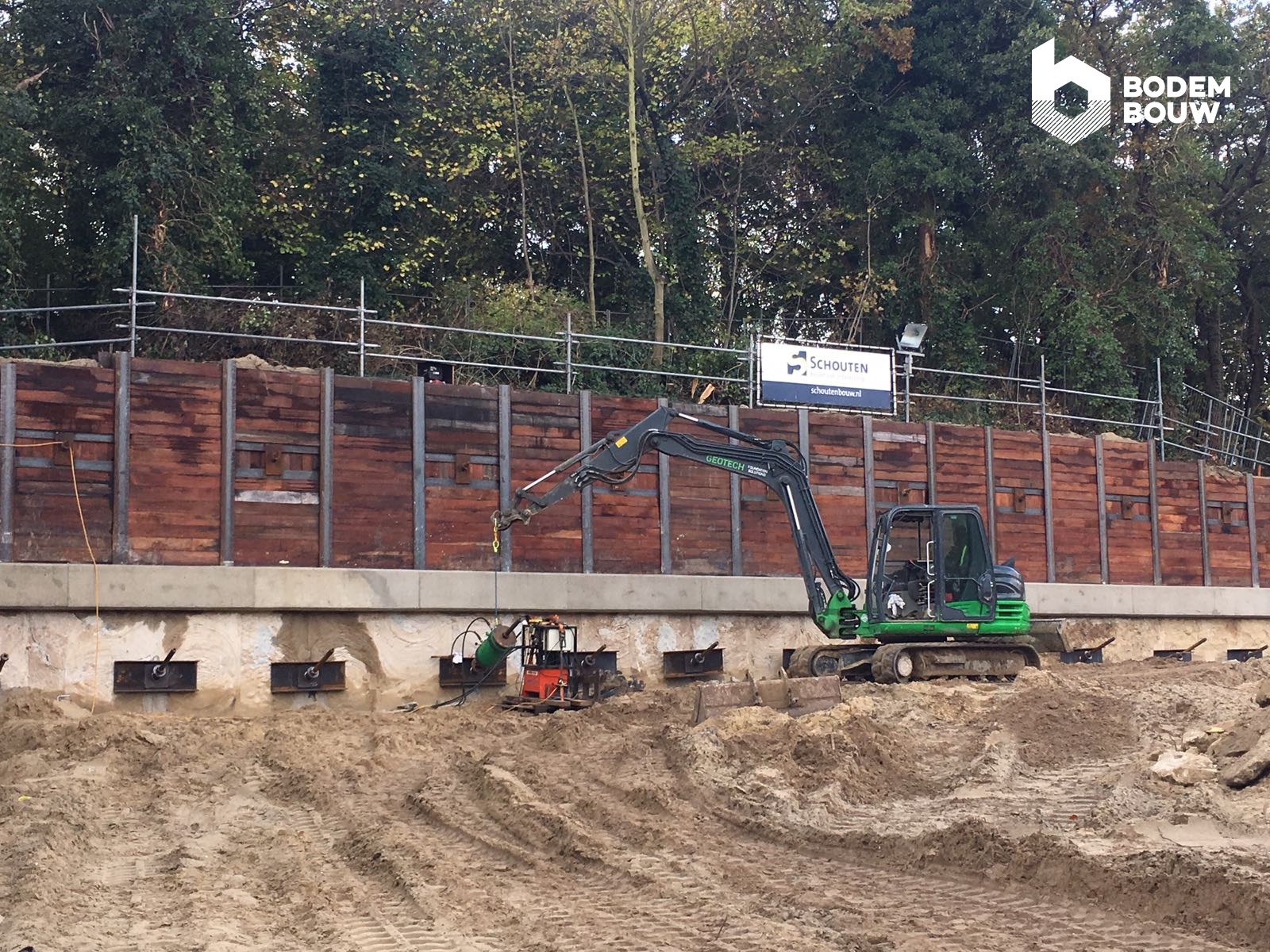

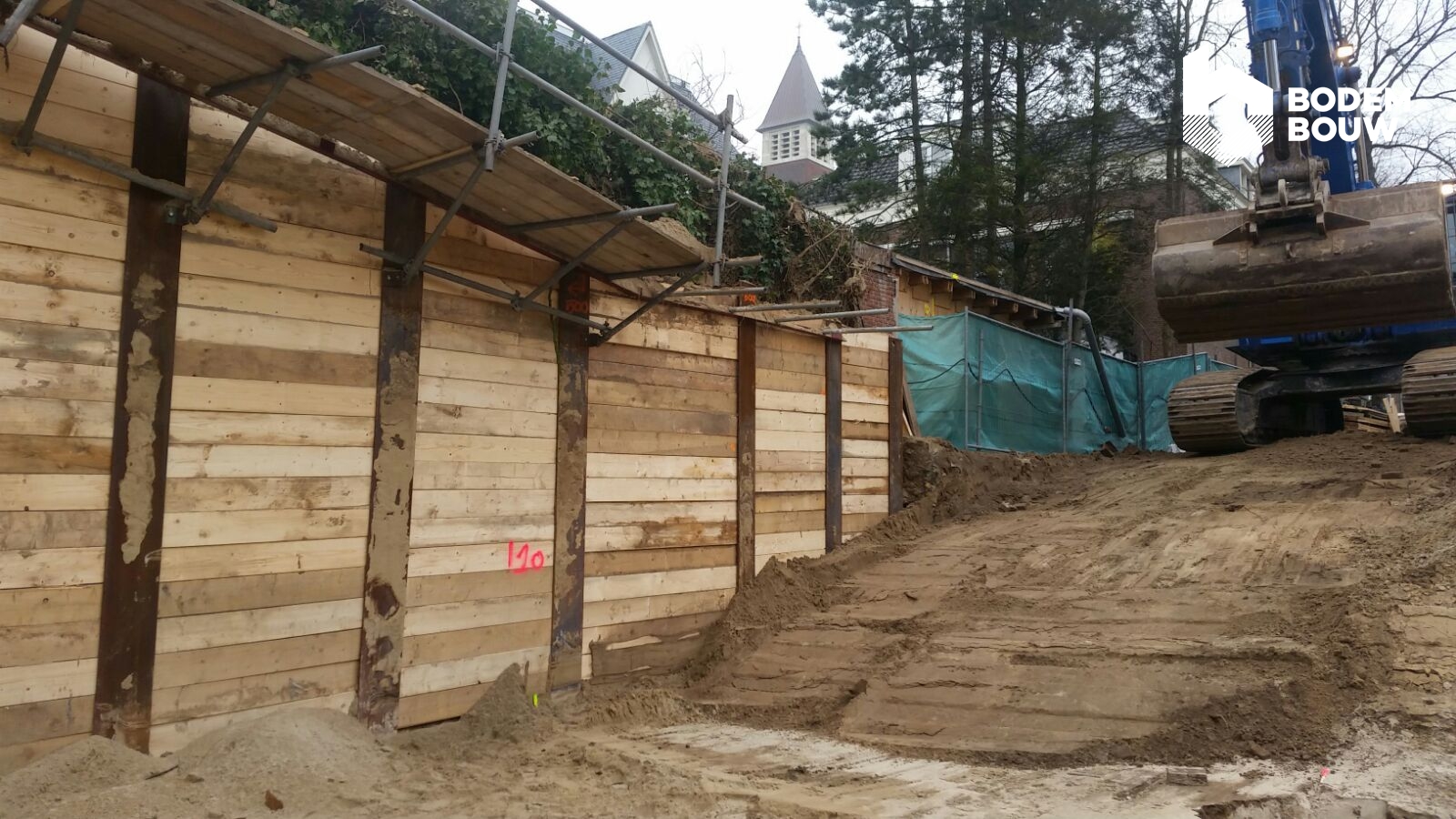

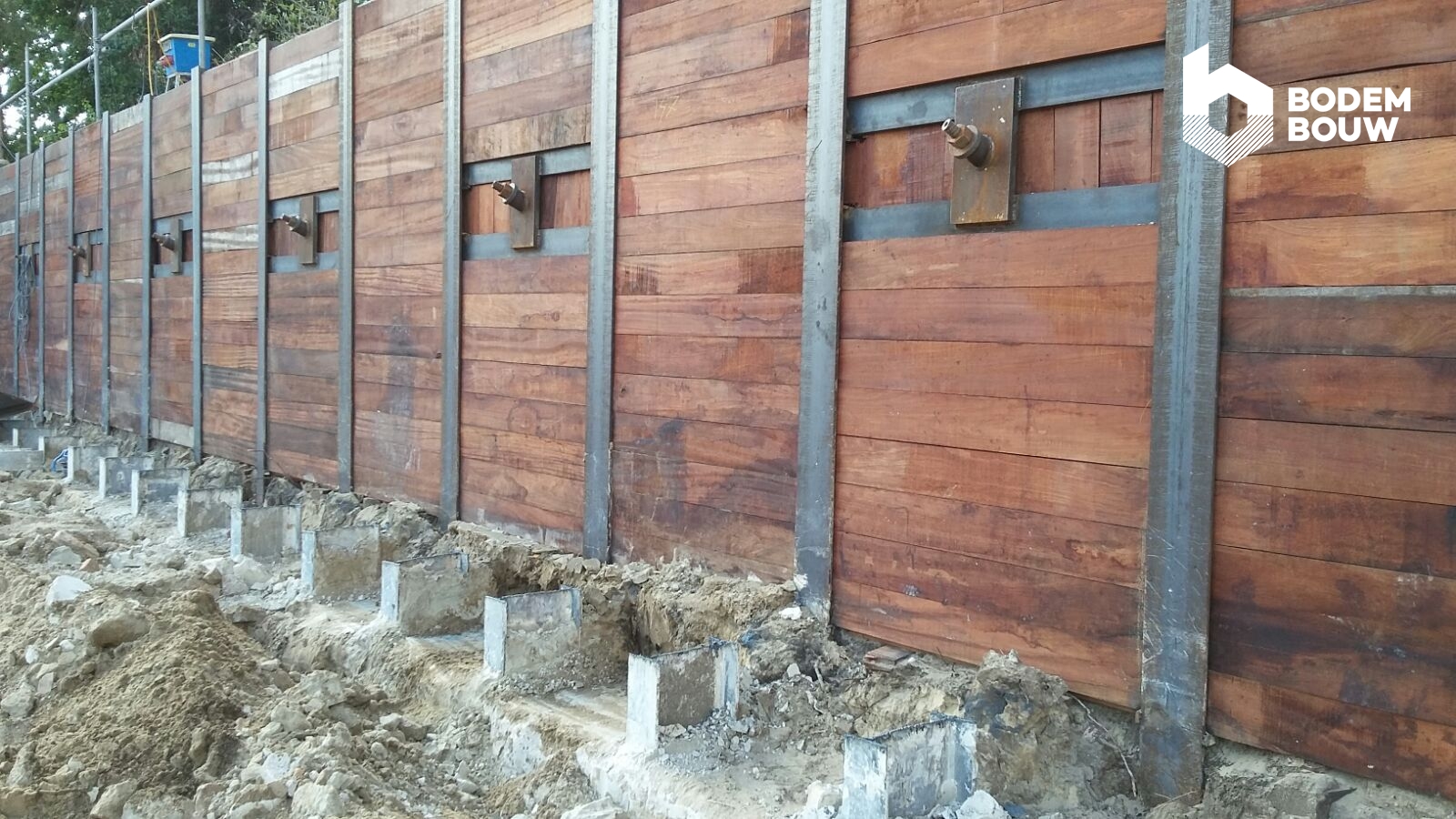

Er zal gestart worden aan de achterzijde van het project waar een bestaande berlinerwand staat. De berlinerwand heeft zijn levensduur er op zitten en volstaat niet meer voor de levensduur van het nieuwe appartementencomplex. Na realisatie van het appartementencomplex is het praktisch bijna onmogelijk om nog bij de bestaande berlinerwand te komen. Om de aannemer en opdrachtgever te ontzorgen heeft BodemBouw aangeboden om de berlinerwand te versterken met nieuwe stalen profielen en houten balken. Bovendien zal de nieuwe berlinerwand verankerd worden met groutankers. BodemBouw zal starten met het renoveren van de bestaande berlinerwand zodat deze klaar en versterkd is alvorens direct voor de berlinerwand de beoogde CSM-wand wordt gerealiseerd.

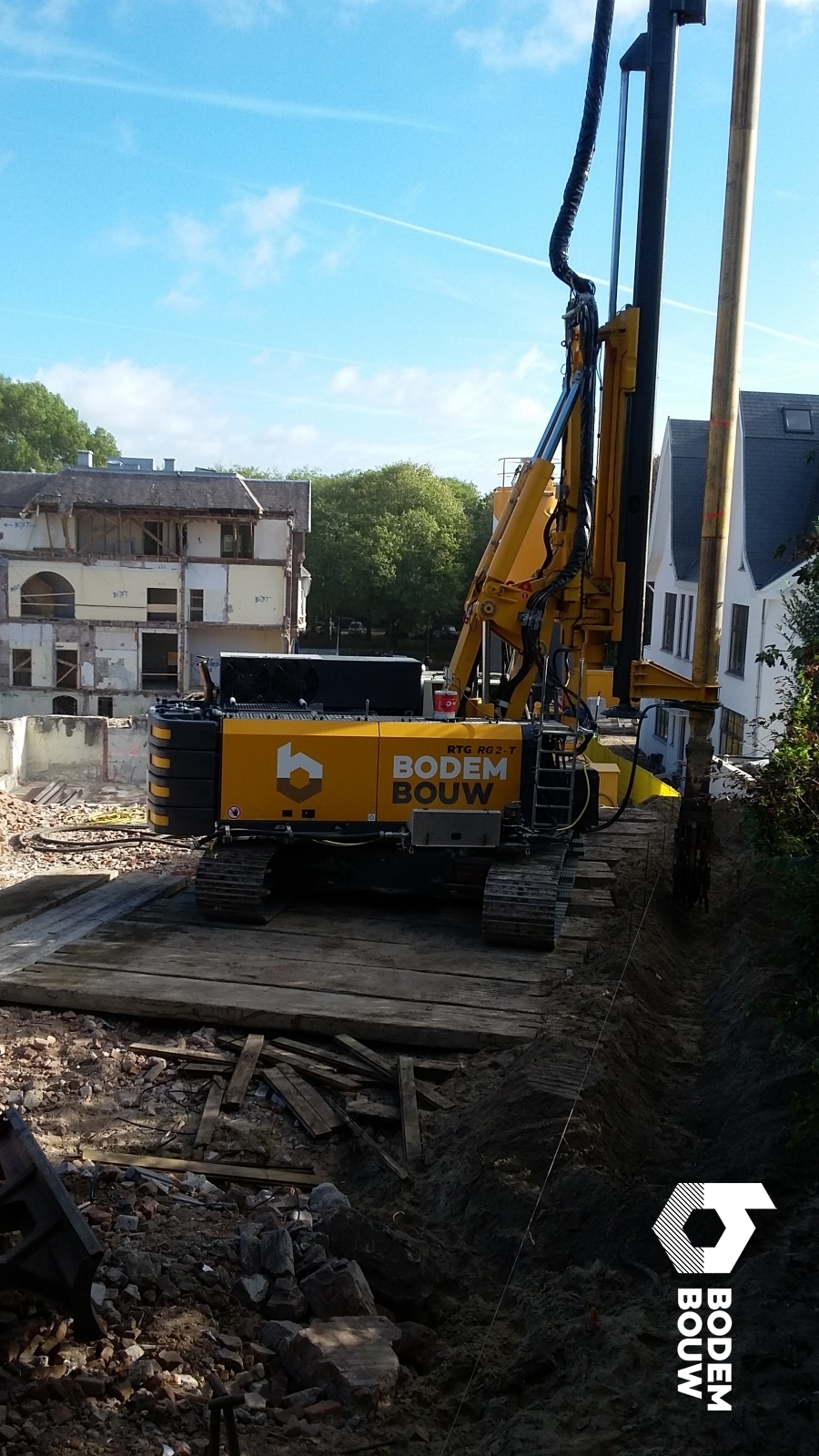

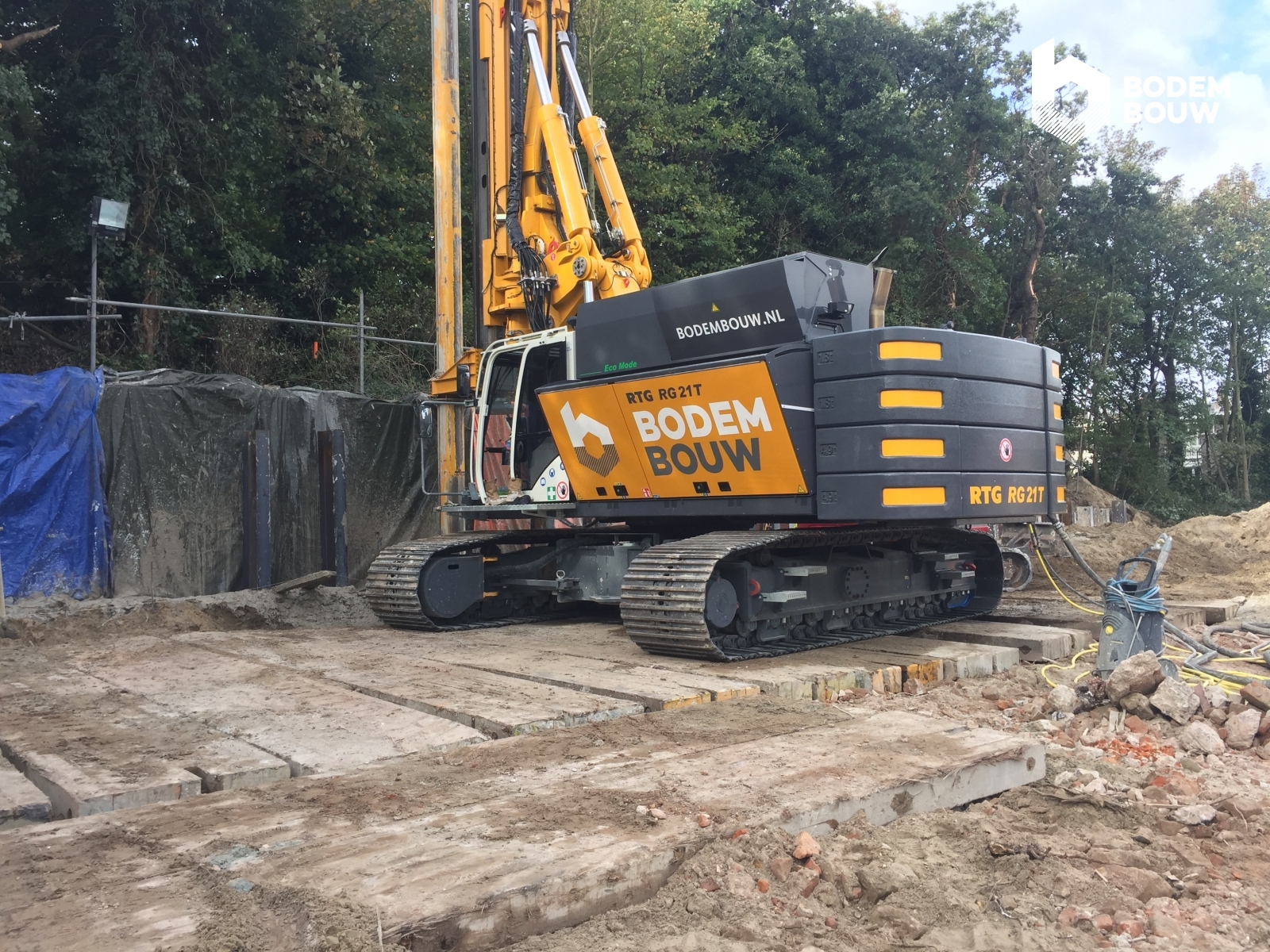

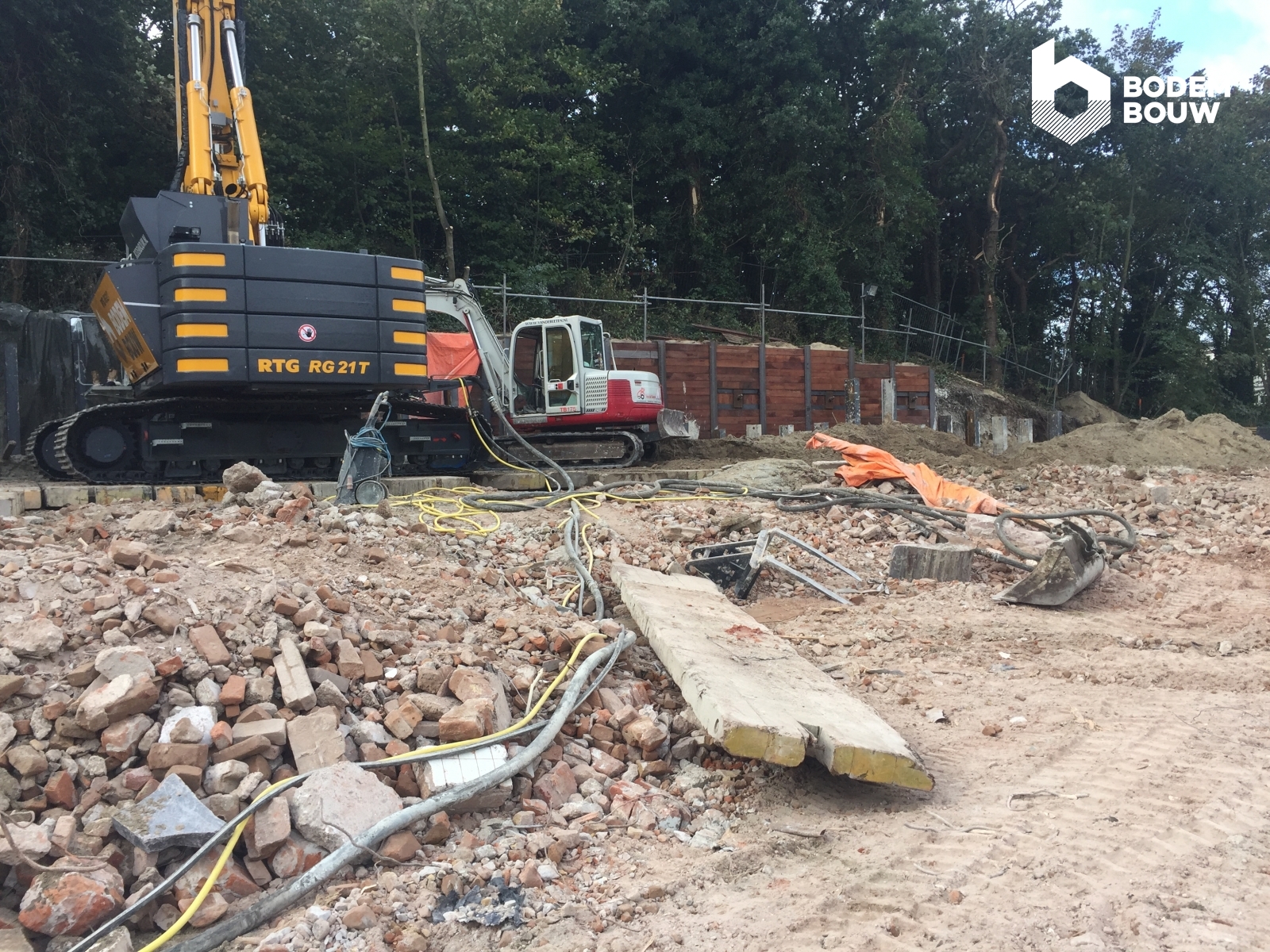

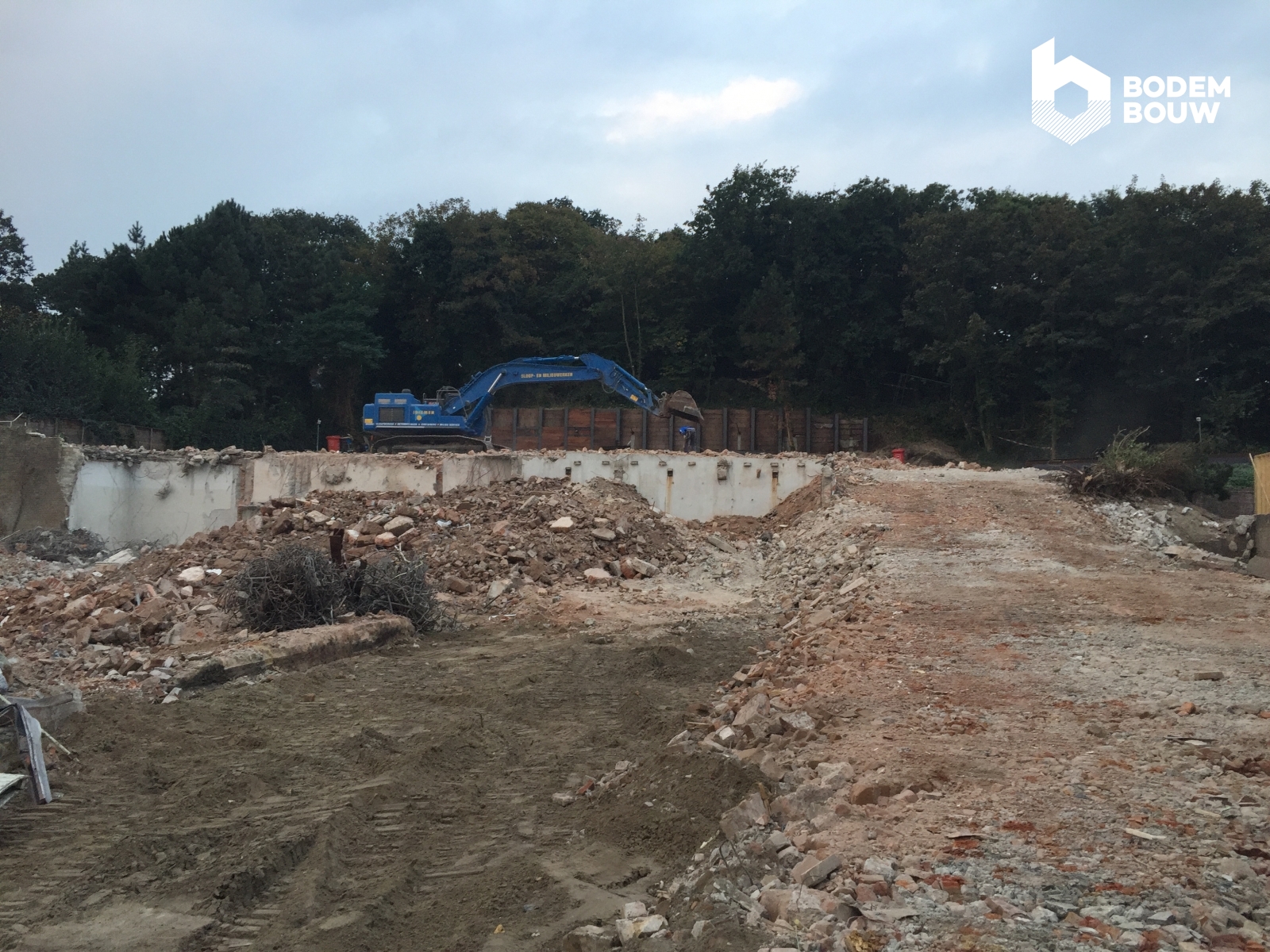

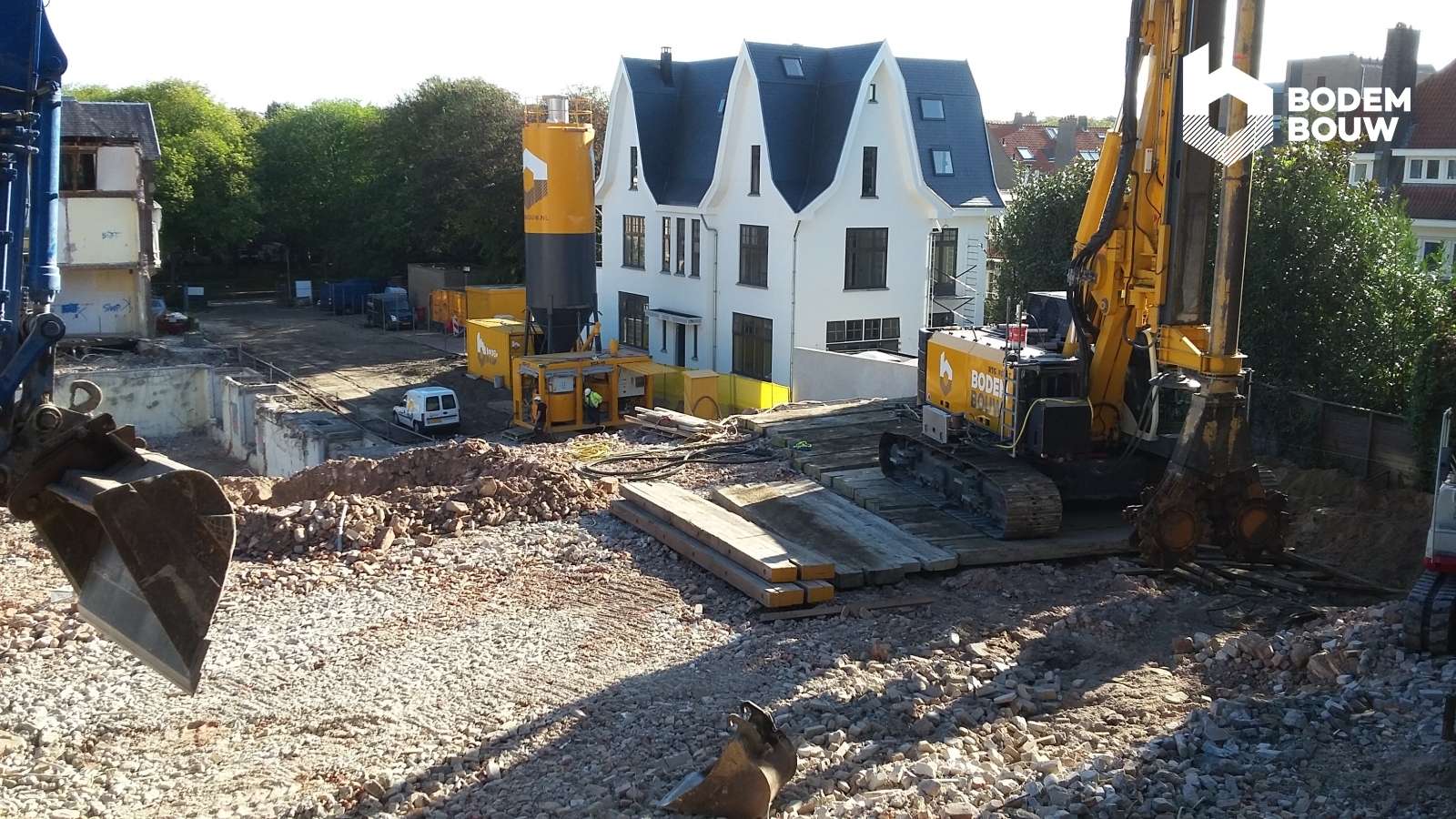

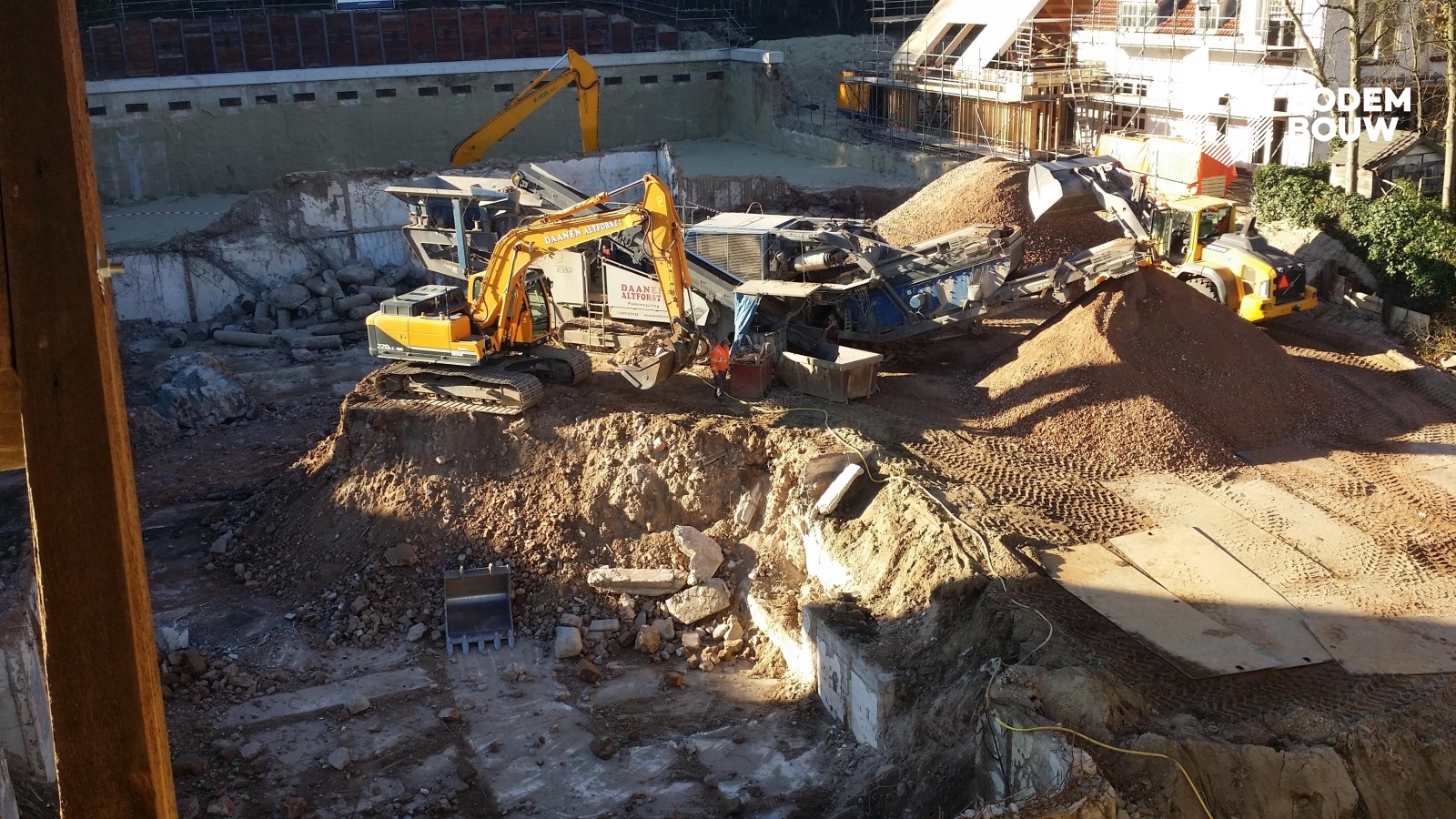

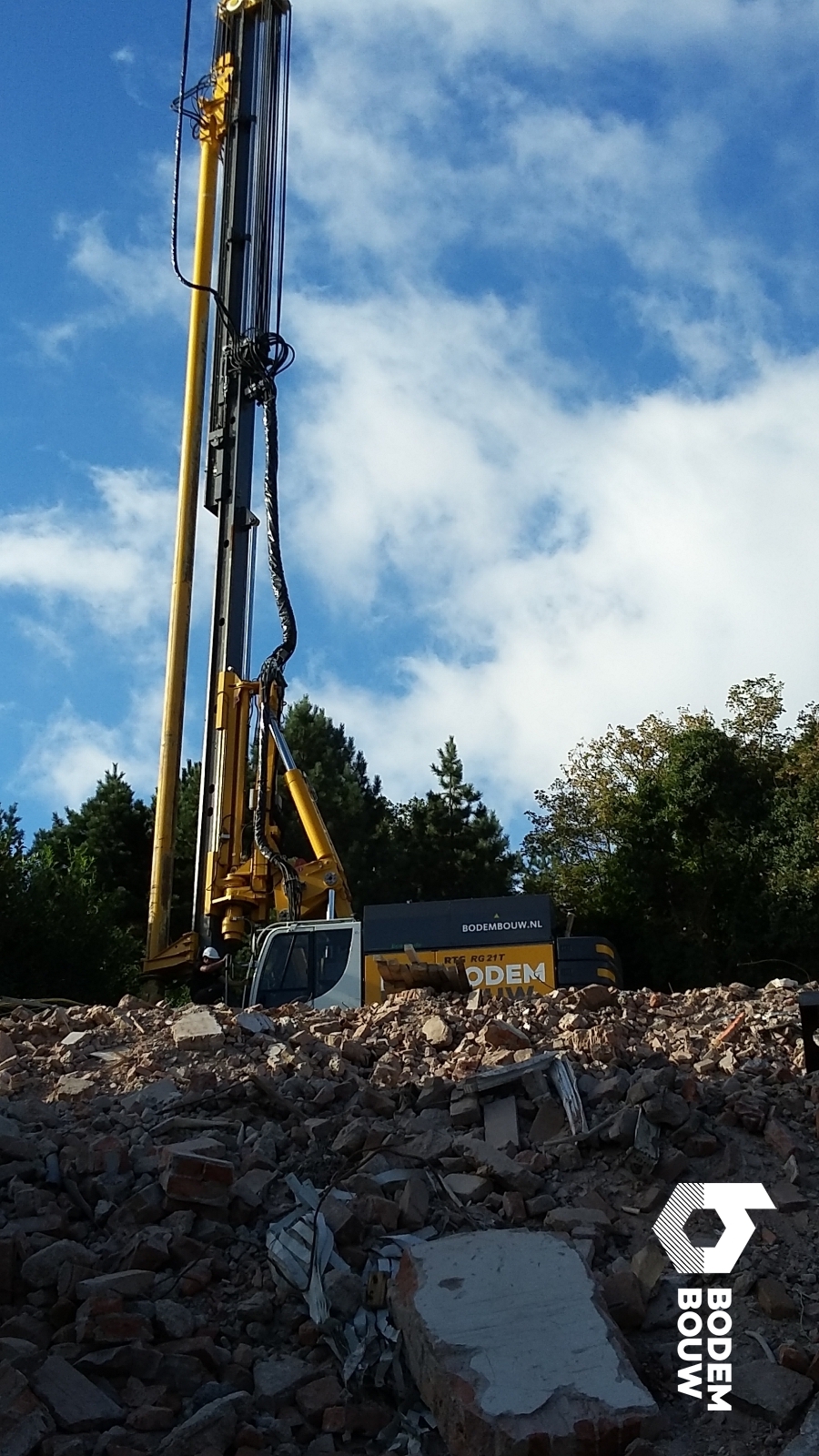

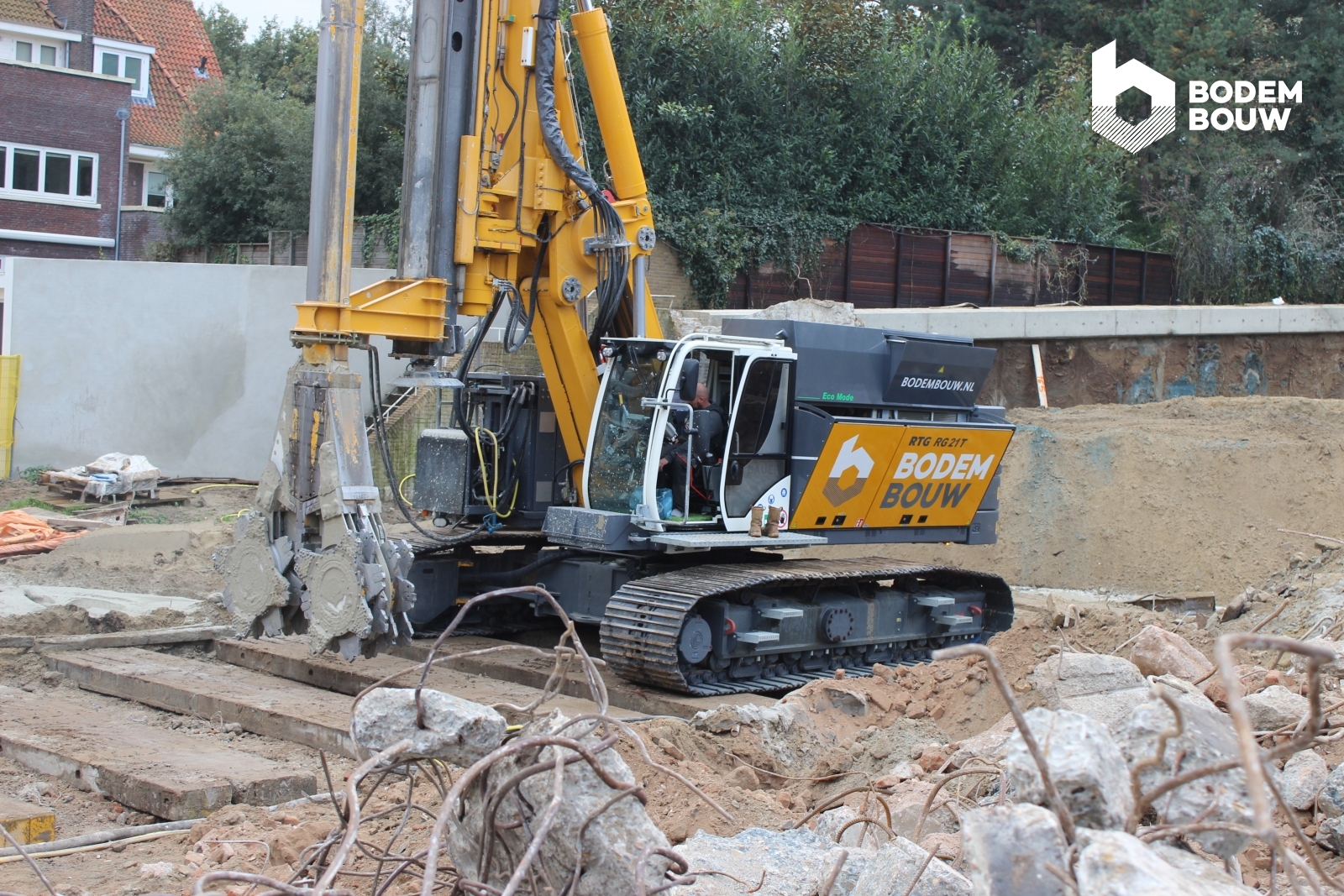

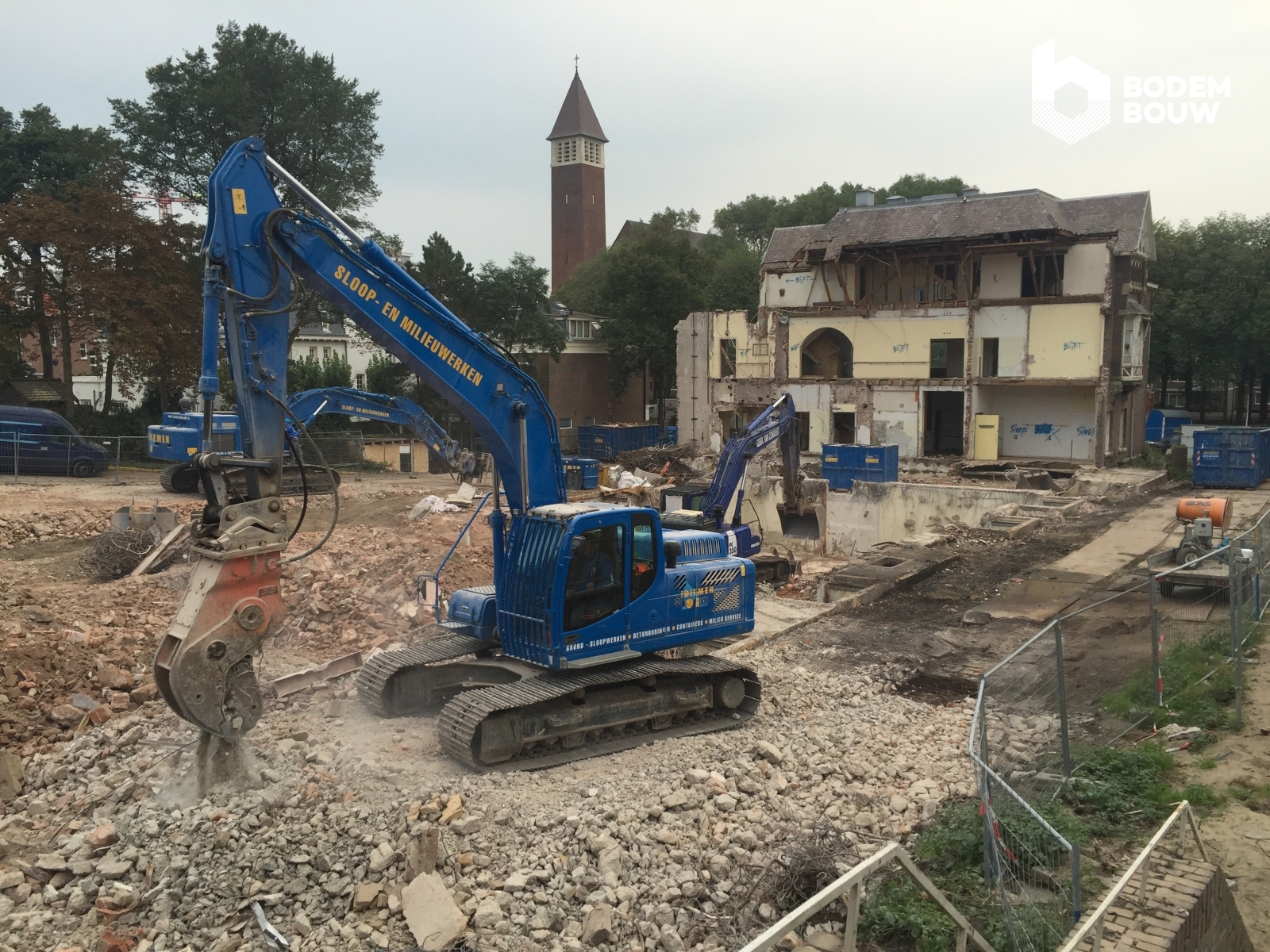

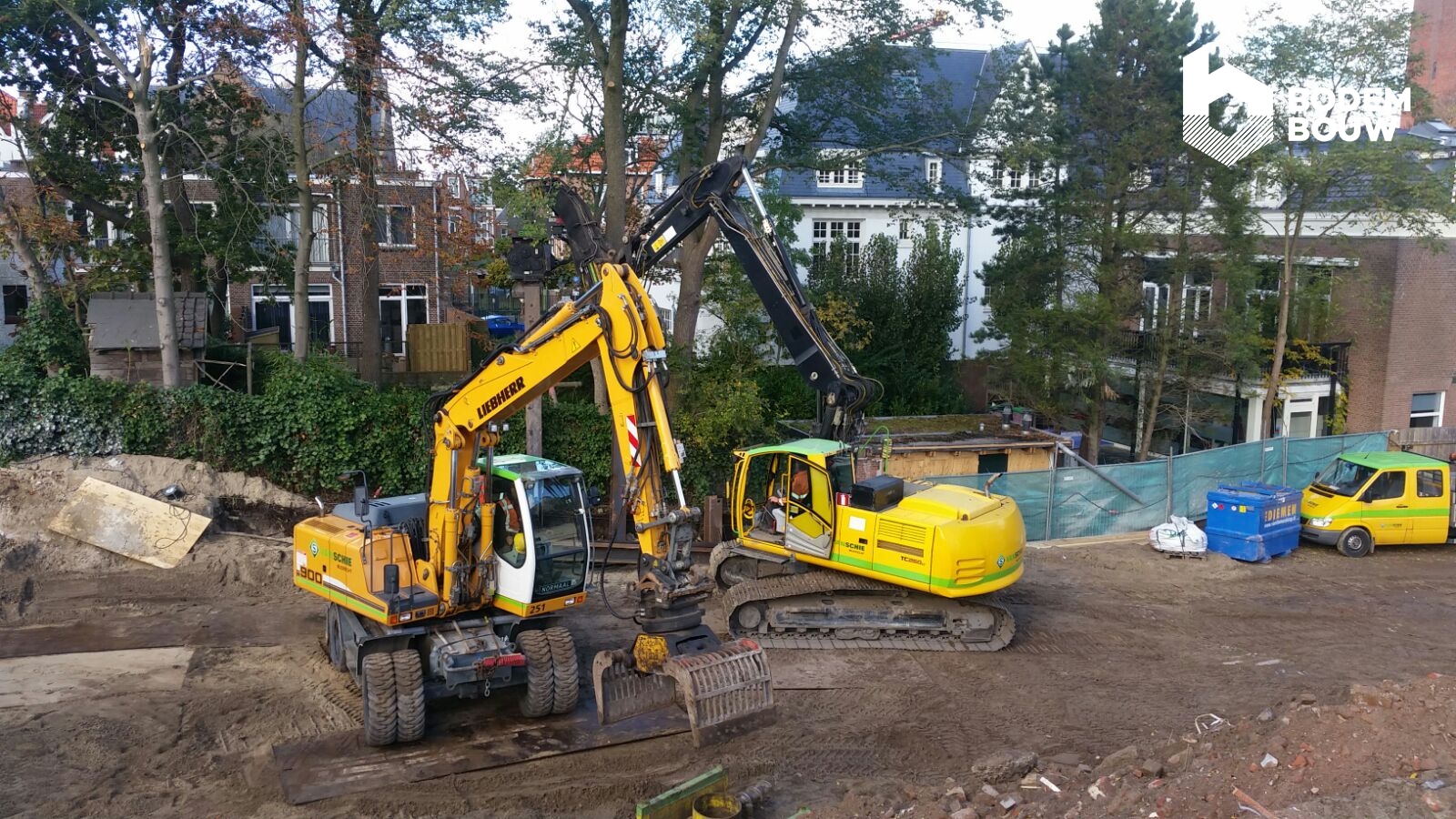

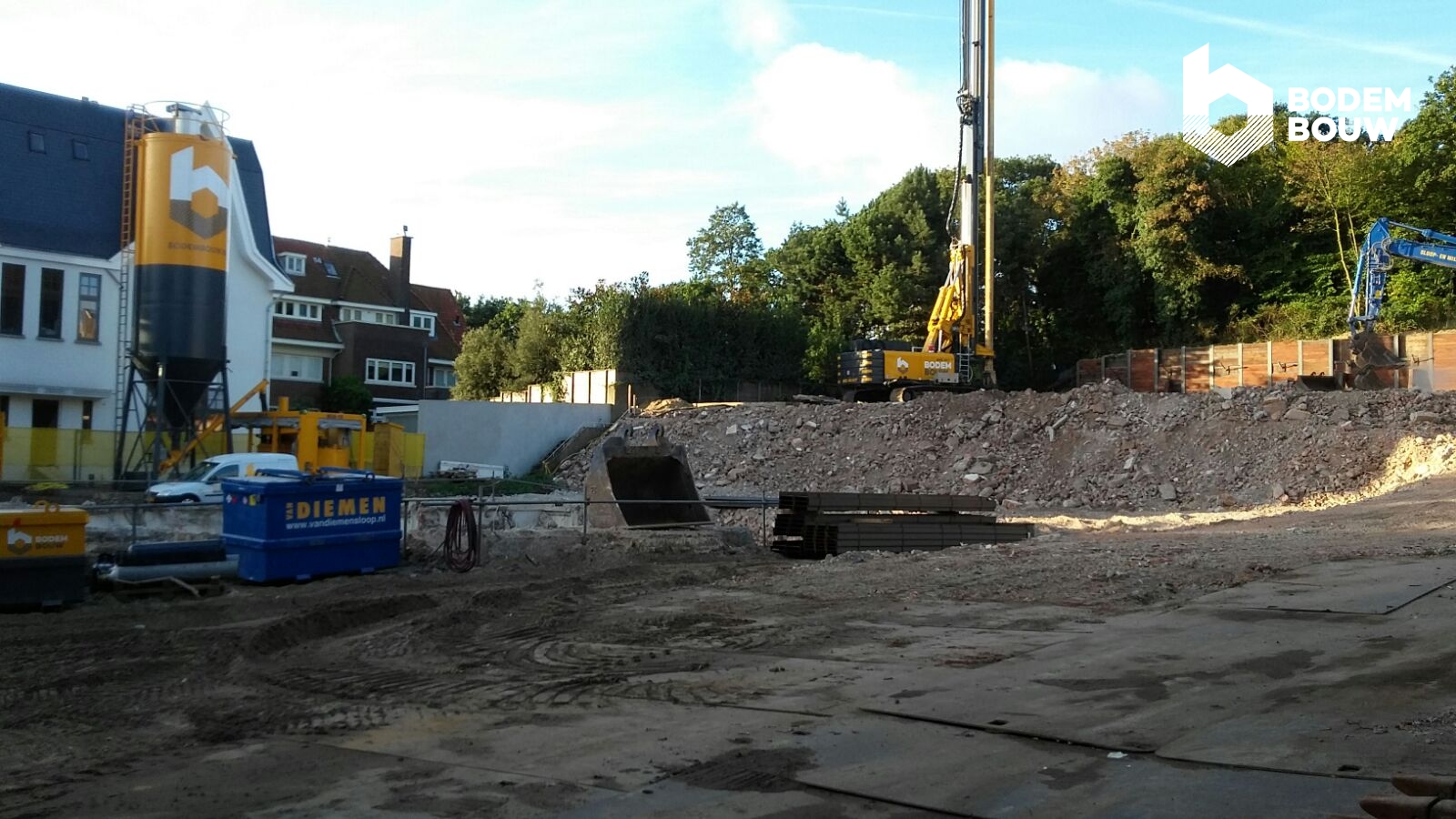

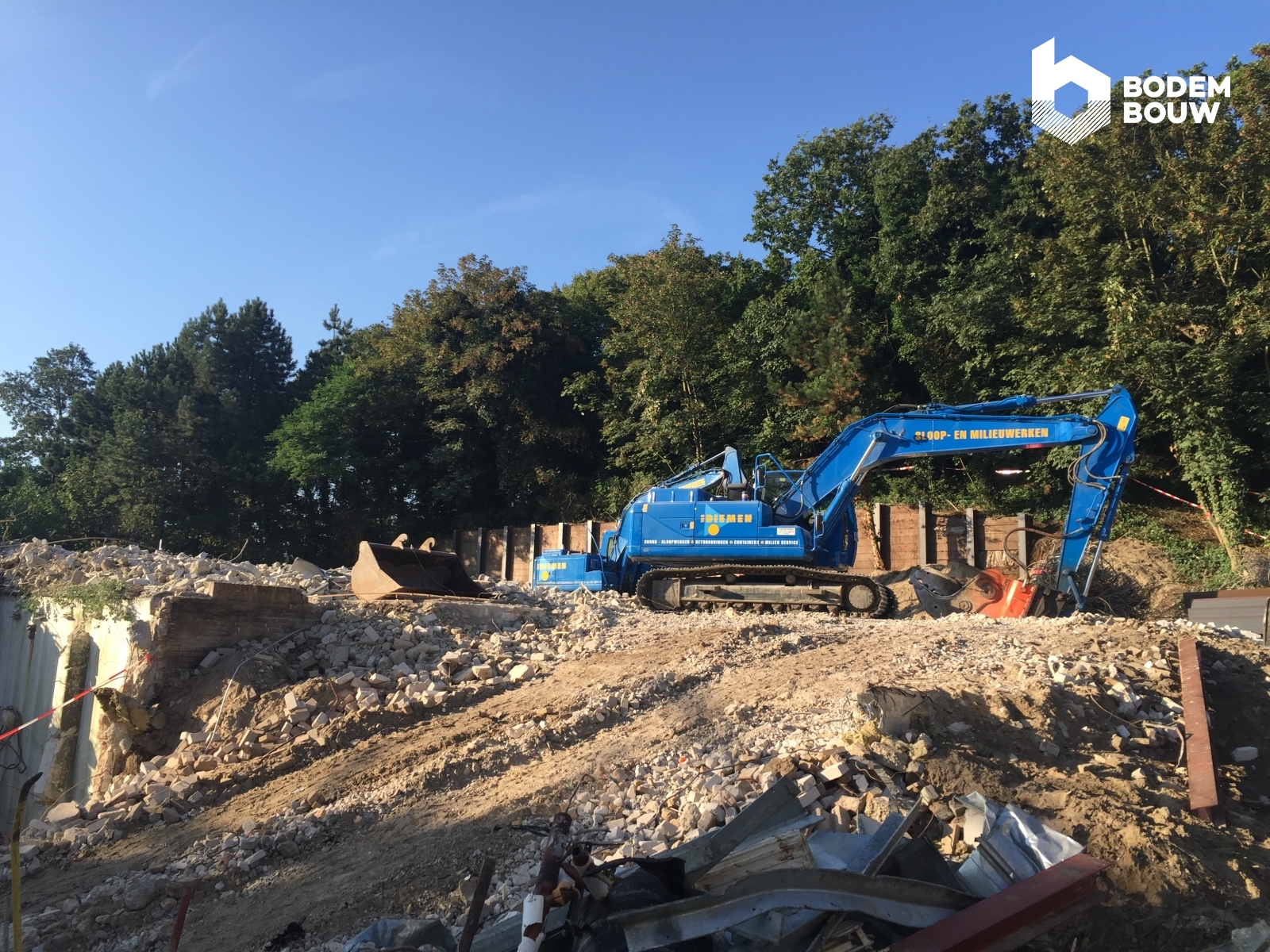

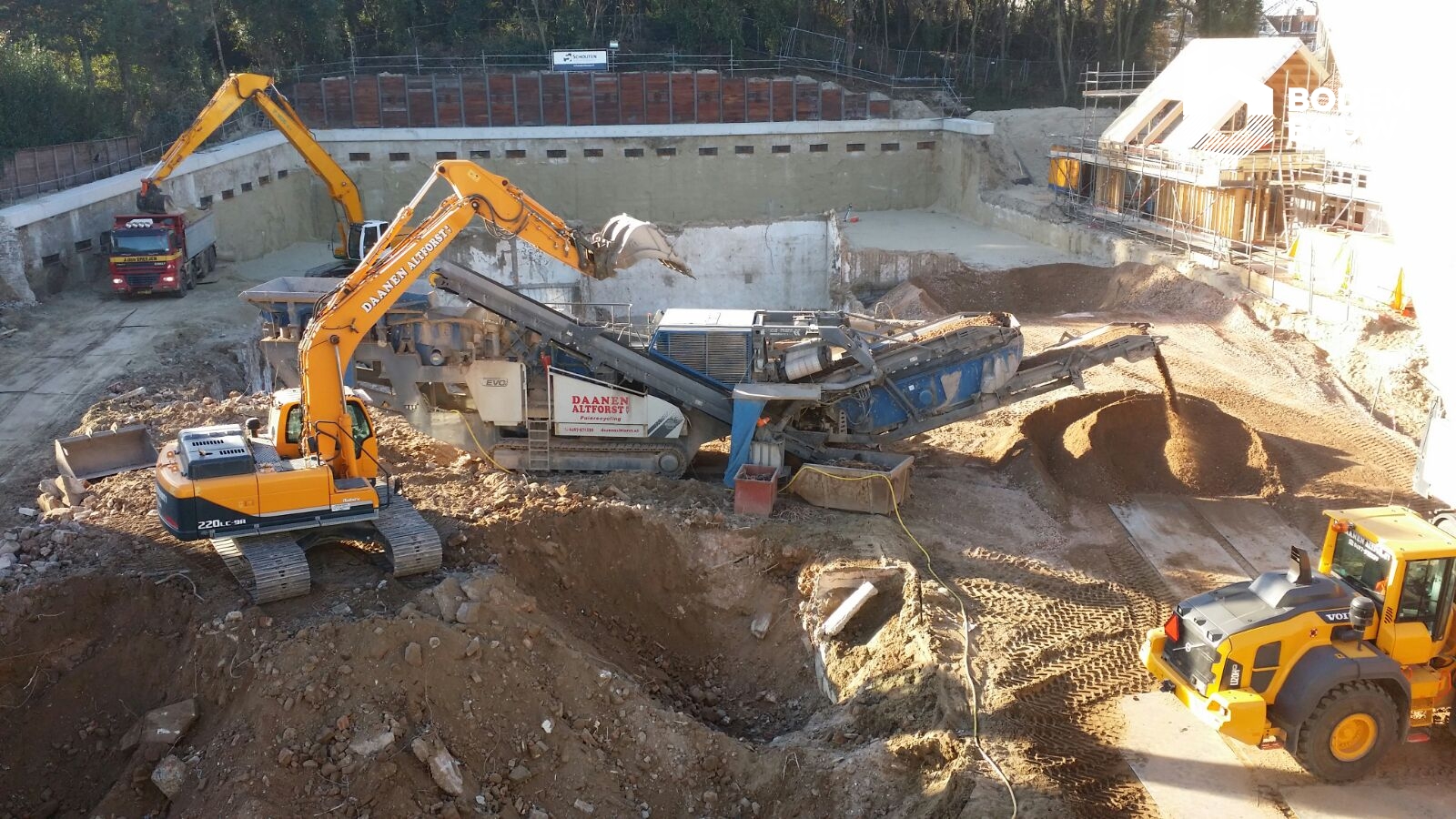

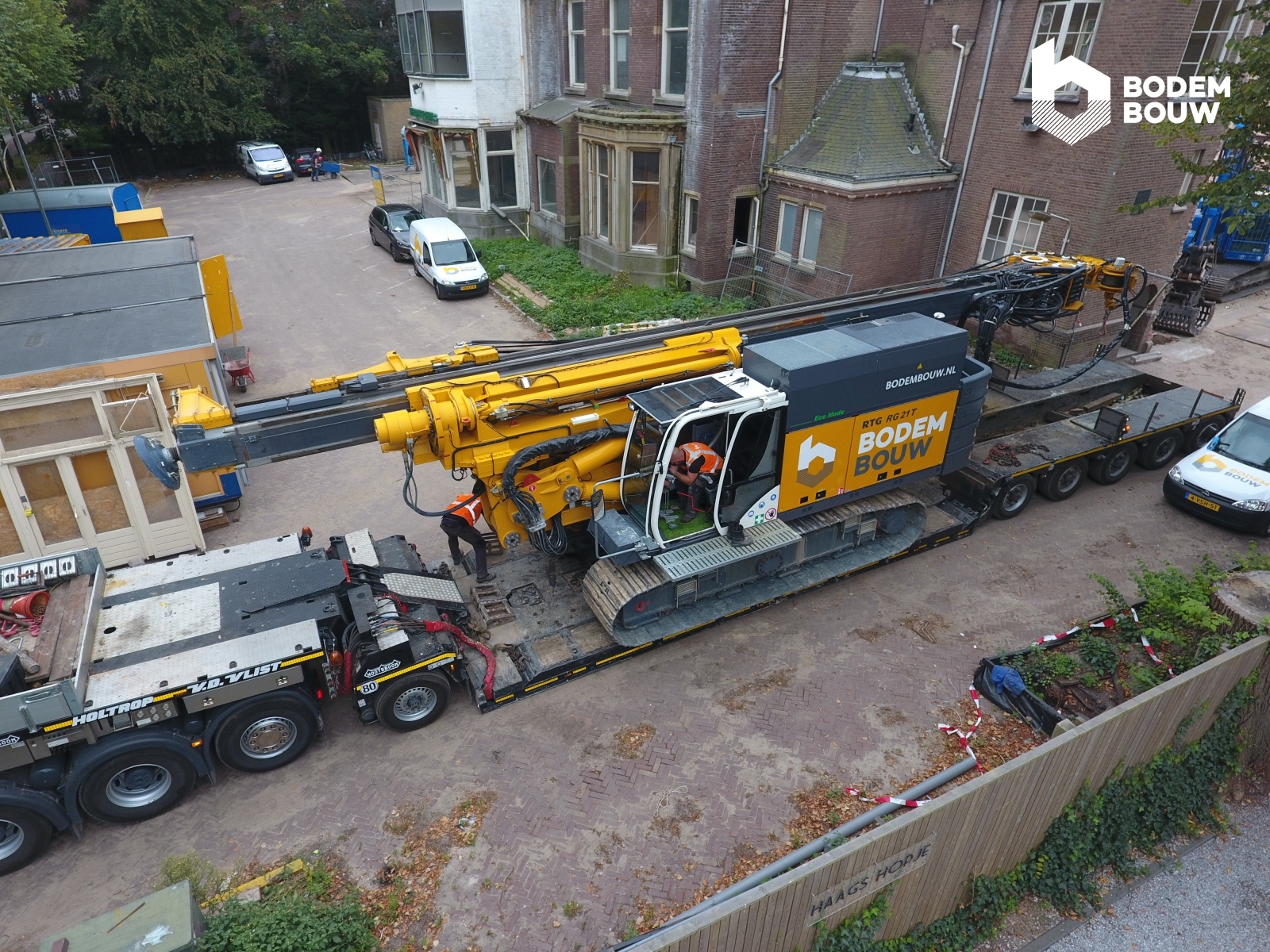

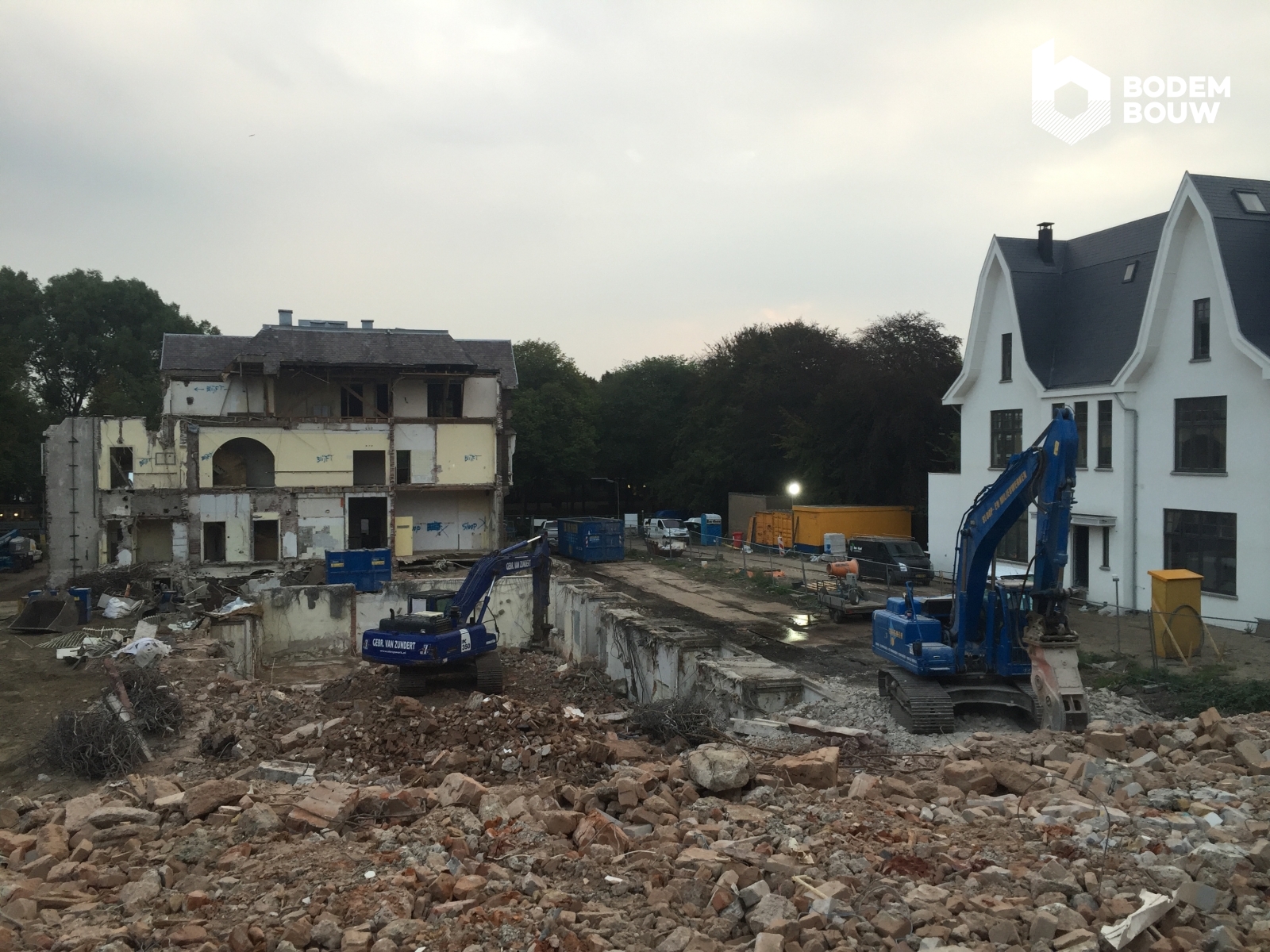

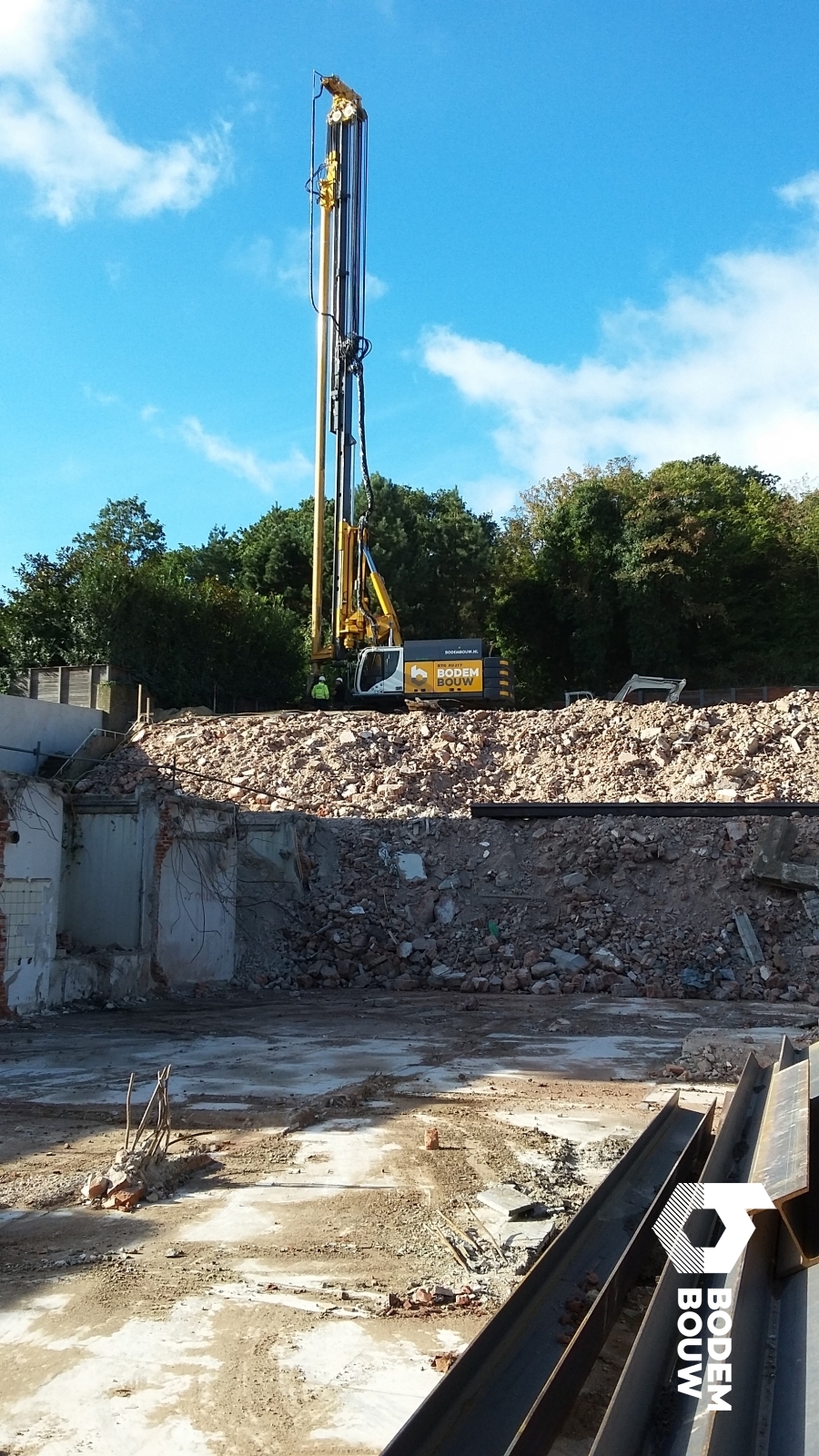

Op het project zijn flinke hoogteverschillen omdat de locatie tegen een bestaande duin aan ligt. Dit vergt een goede voorbereiding met het aanleggen van verschillende werkplateaus voor de CSM-stelling. In overleg met de aannemer "Schouten" en sloper/grondwerker "van Diemen", is een uitgebreid werkplan opgesteld, waarbij het sloop puin van het bestaande gebouw gebruikt gaat worden om de werkplateaus aan te leggen. Tijdens de productie van de CSM-wanden zullen de werkplateaus tussentijds omgelegd worden zodat de Bauer stelling van het ene naar het andere plateau kan rupsen. Er wordt gestart op het hoogste niveau om zo langzaam naar het laagste niveau te werken aan de voorzijde van de projectlocatie.

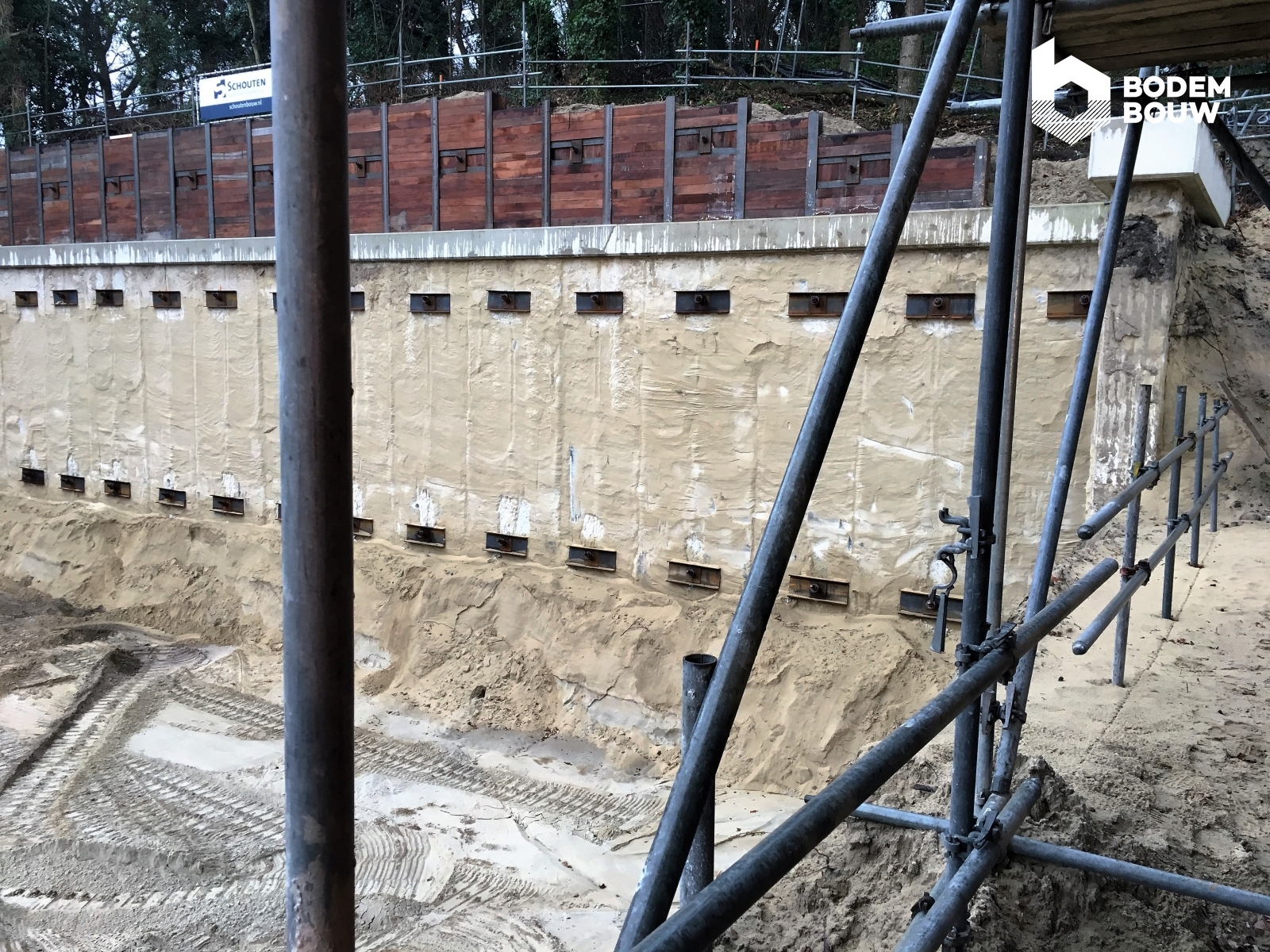

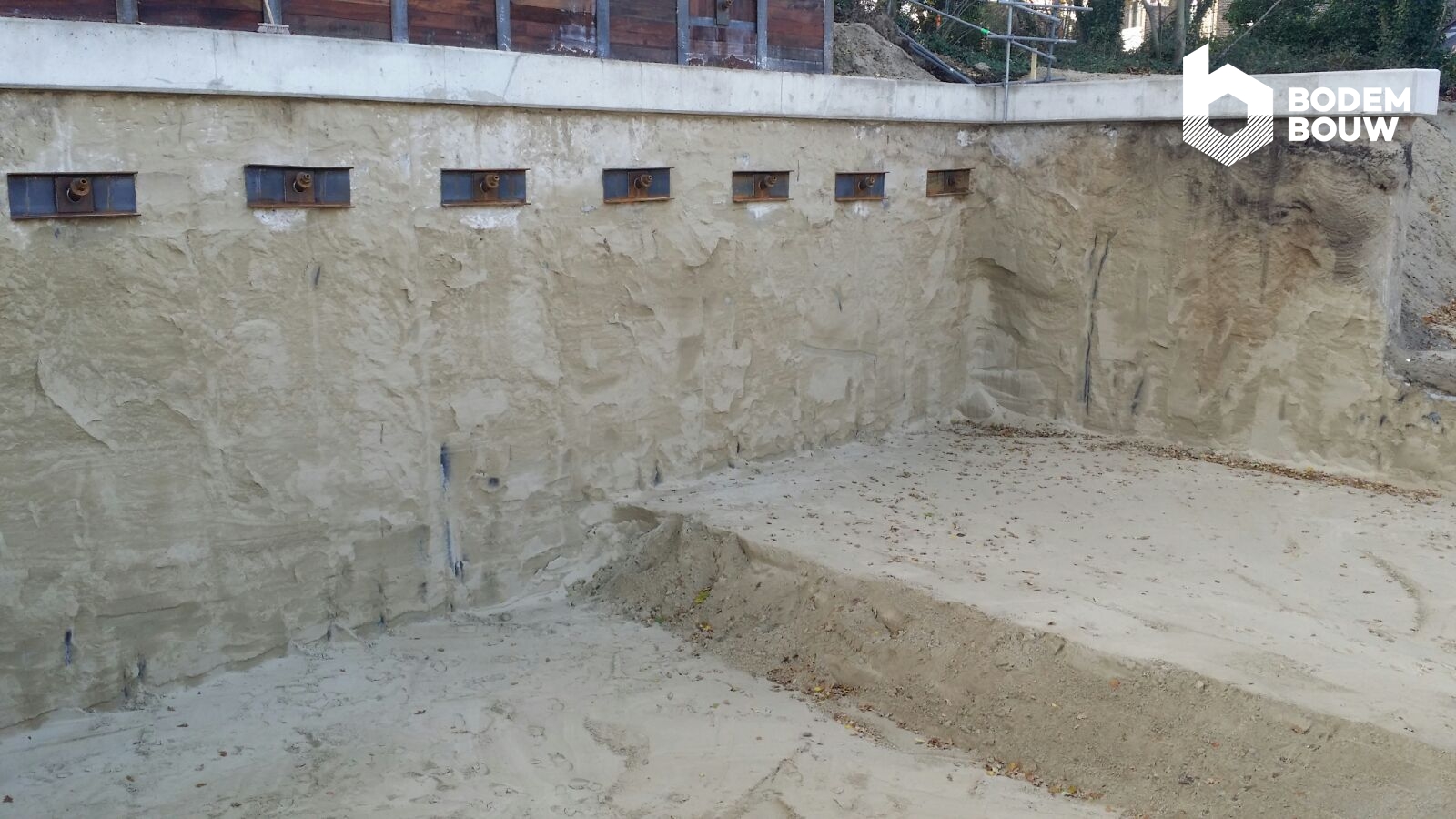

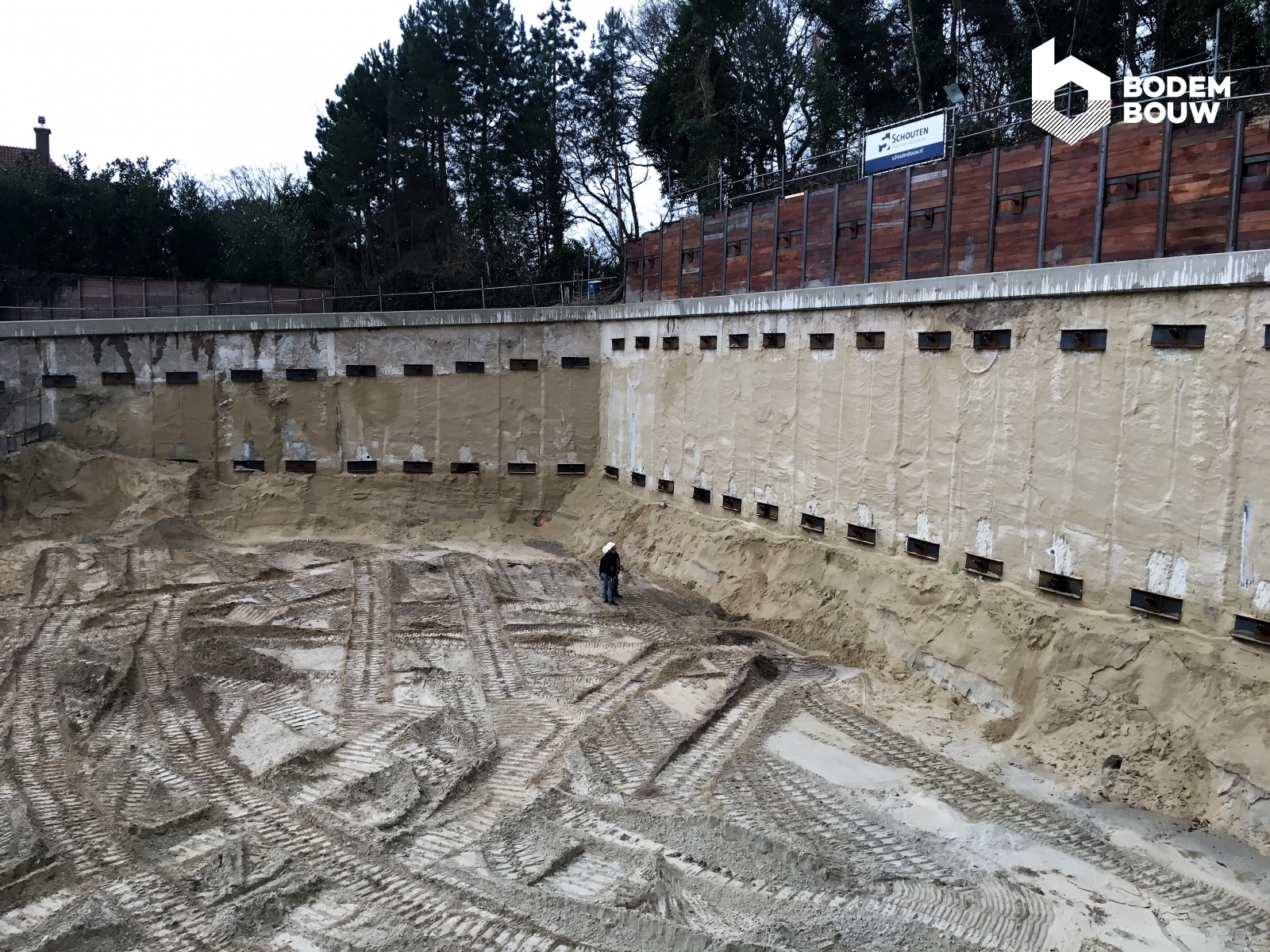

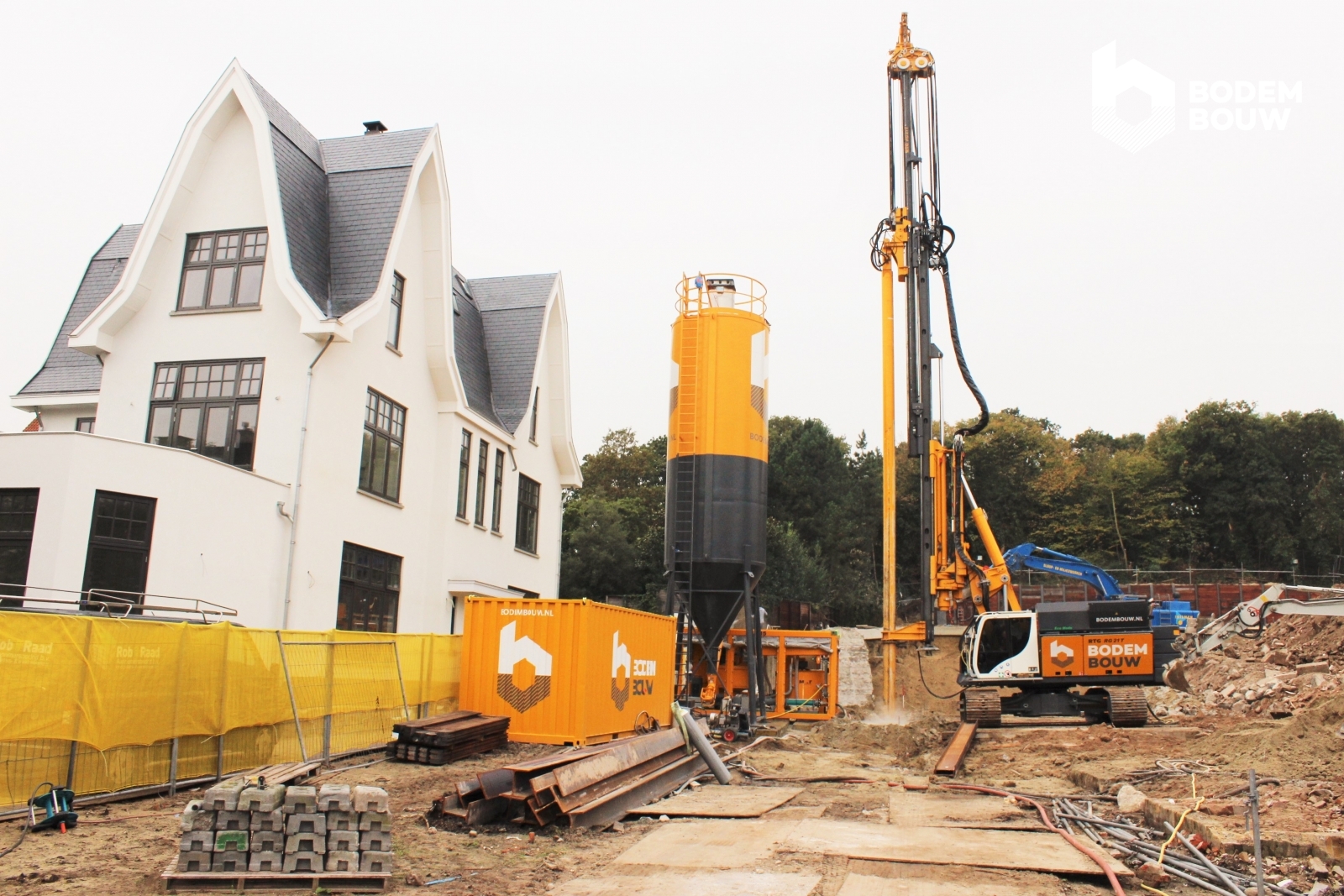

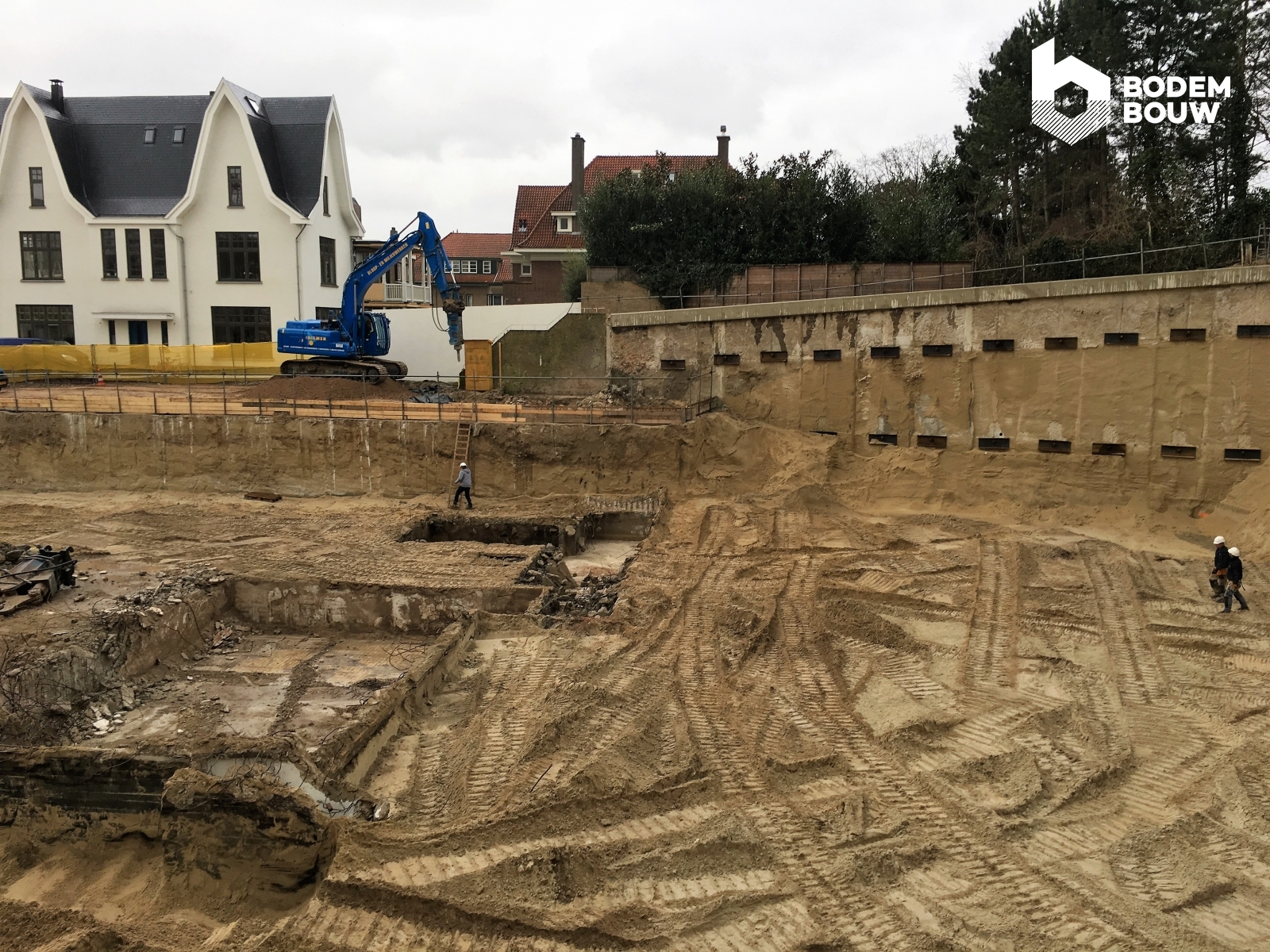

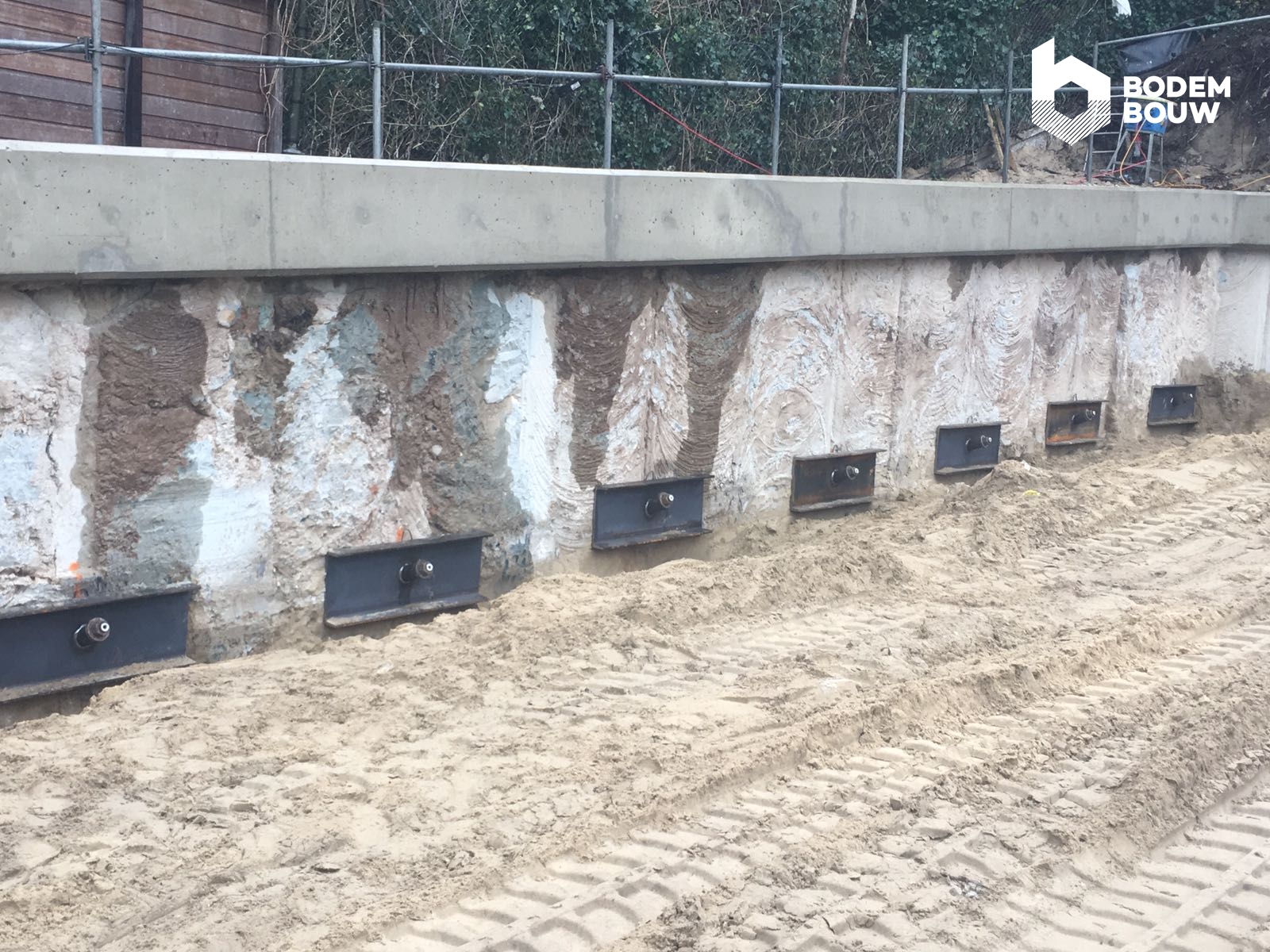

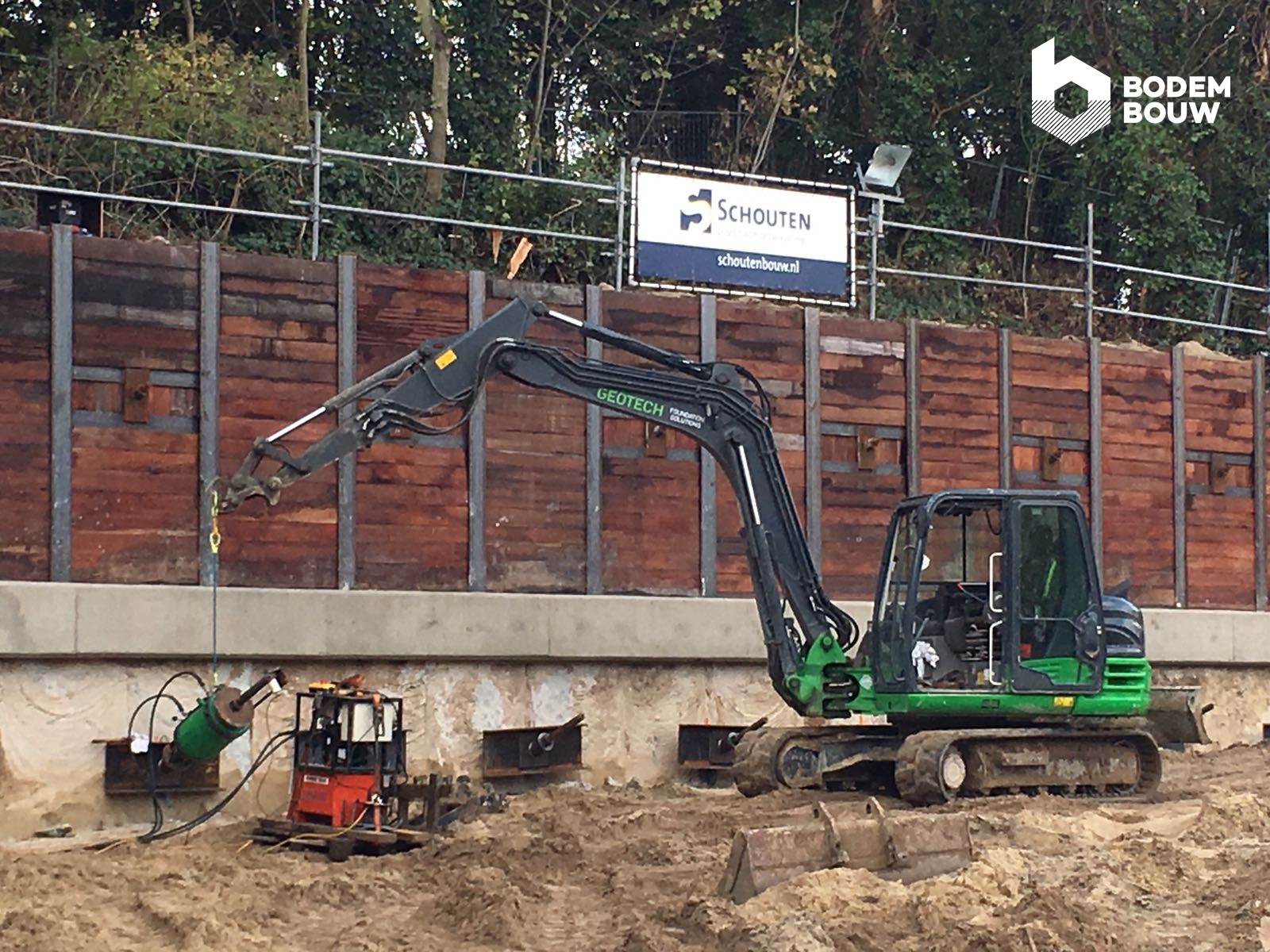

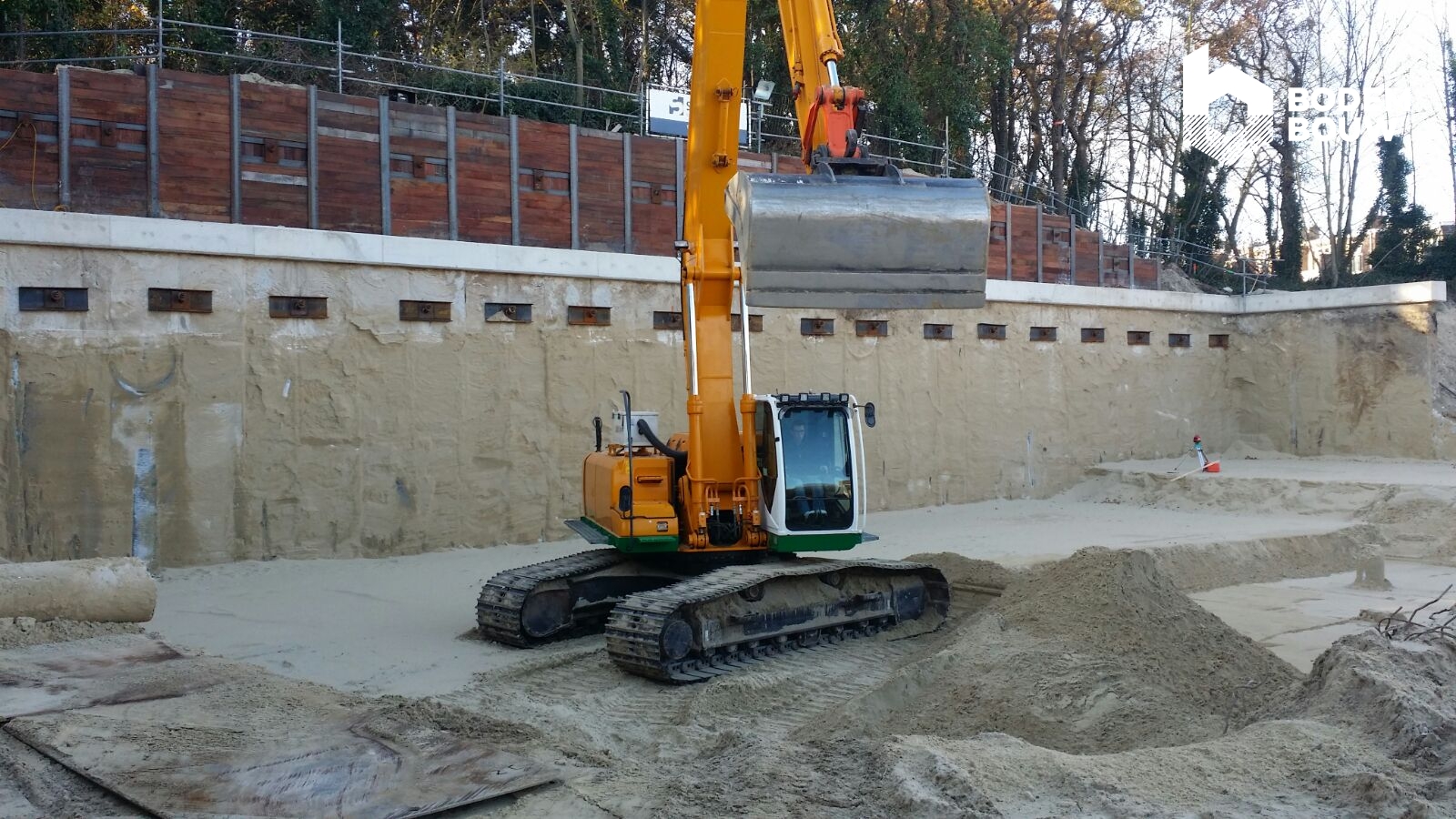

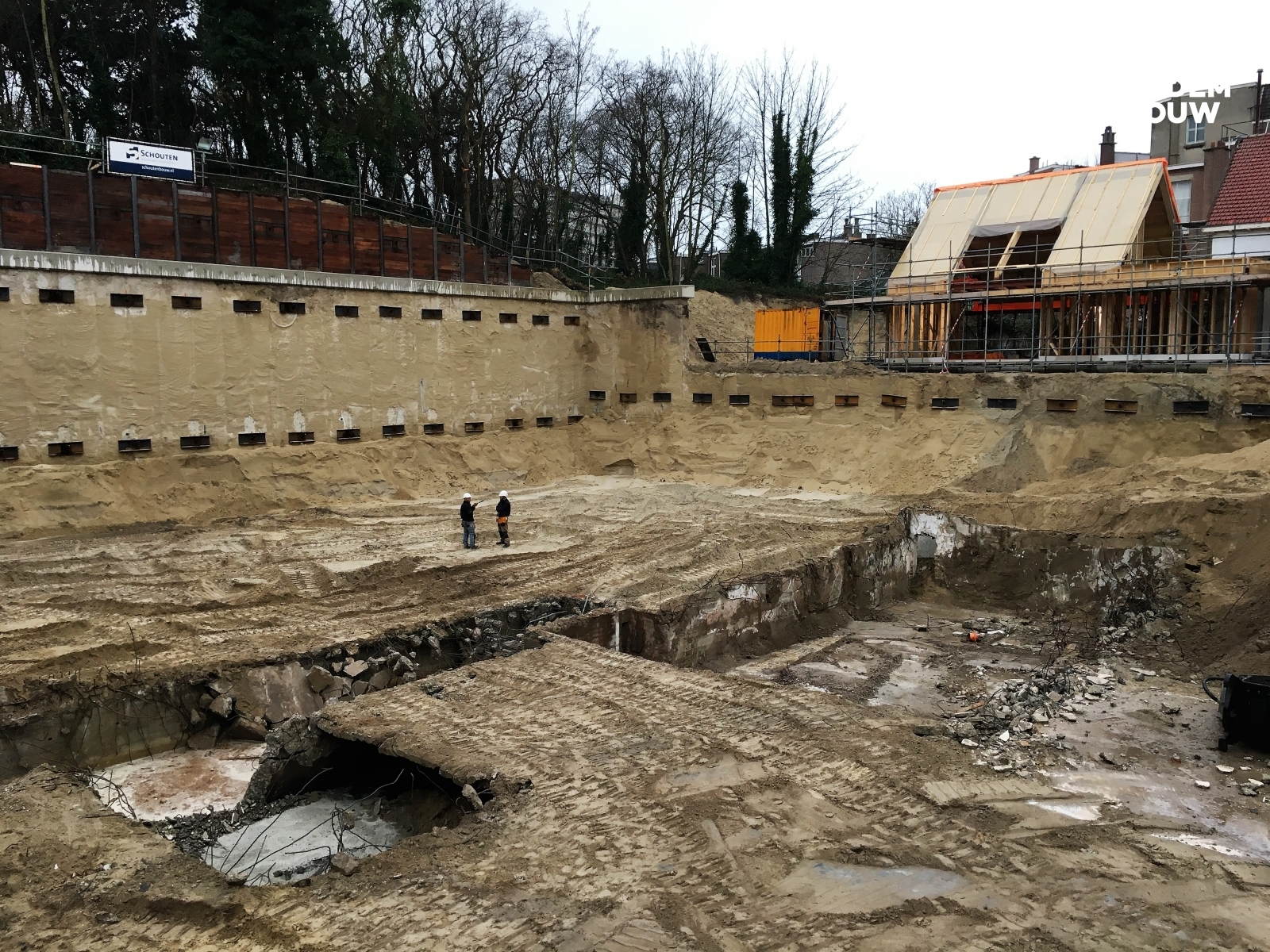

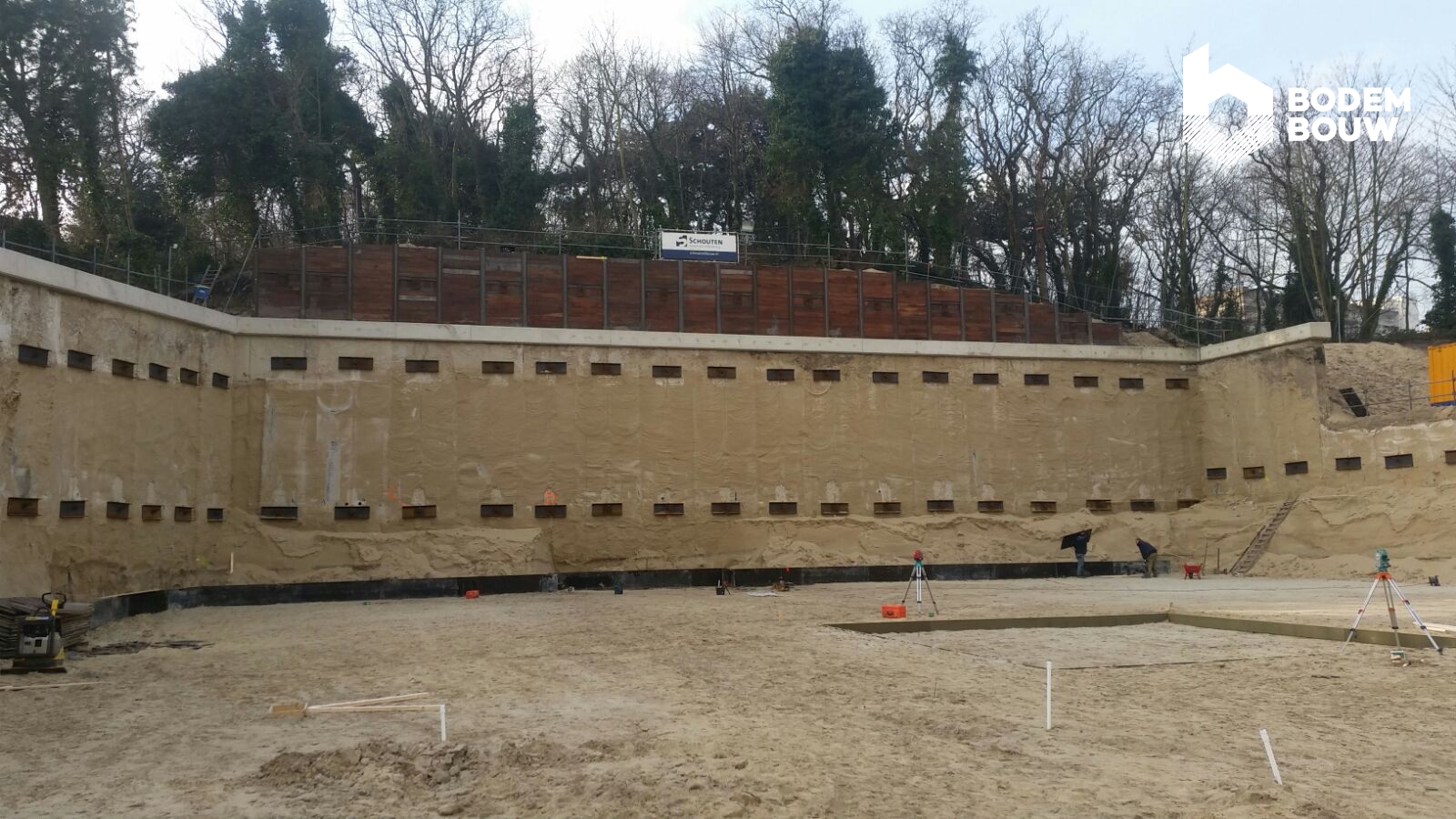

Nadat de freeswerkzaamheden afgerond zijn zullen er door "Geotech FS" groutankers geboord worden. Vanwege de relatief hoge kerende hoogte zal de CSM-wand plaatselijk door een dubbele ankerrij verankerd worden. Ook voor het boren van de groutankers geldt dat er vanaf verschillende werkplateaus gewerkt dient te worden.



Een uitvoeringsmethode die de nodige voorbereiding en samenwerking vergt. Tevens vanwege de zicht CSM-wand met permanente functie een uitgebreide engineering. Een typisch project waarbij BodemBouw het specialisme op alle fronten kan inzetten.

De voortgang van het project

Foto's van 05-04-2016

Foto's van 23-06-2016

Foto's van 07-09-2016

Foto's van 21-09-2016

Foto's van 26-09-2016

Foto's van 27-09-2016

Foto's van 28-09-2016

Foto's van 07-10-2016

Foto's van 13-10-2016

Foto's van 27-10-2016

Foto's van 28-10-2016

Foto's van 02-11-2016

Foto's van 15-11-2016

Foto's van 25-11-2016

Foto's van 12-01-2017

Foto's van 30-01-2017

Foto's van 01-02-2017
