Project Nieuwbouw RIVM en CBG - Utrecht
« Terug naar het projectenoverzicht

Project

Nieuwbouw RIVM en CBG - Utrecht

Start
02-10-2017
Gereed
24-11-2017
Adres
Utrecht, Helsinkilaan 1
Hoofdaannemer
MEET RIVM
Constructeur
Van Rossum Raadgevende Ingenieurs
Ingenieursbureau
MOS Grondmechanica
Omtrek CSM-wand
478 meter
Diepte CSM-wand
8 meter

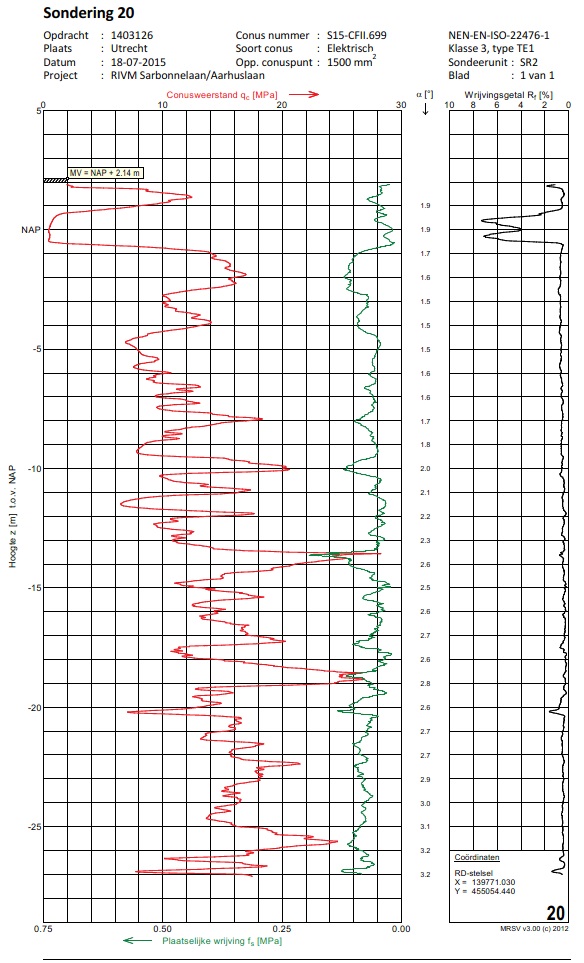

Grondprofiel
Projectinformatie

Franki Grondtechnieken BV heeft van bouwcombinatie MEET opdracht gekregen voor de aanleg van de complete bouwput van de nieuwbouw voor het RIVM en het CBG in Utrecht. Door samenwerking met strategische partners heeft FGT een voor de aannemer aantrekkelijke totaalaanbieding kunnen maken.



Cutter Soil Mix Wand (CSM-WAND)

Rondom de nieuwbouw word teen Cutter Soilmix wand gerealiseerd door toepassing van de Cutter Soilmix techniek. De CSM-wand zal worden verankerd door middel van groutankers. De constructie heeft een permanente functie. BodemBouw heeft opdracht verkregen van Franki Grondtechnieken voor uitvoering van de CSM-wand. Hierbij is BodemBouw opgenomen in het specialistische bouwkuipteam van Franki Grondtechnieken.



Ankerbalk en ankers

Om de wand stabiel te houden wordt aan de bovenzijde van de CSM-wand een doorgaande betonnen deksloof aangebracht. Door sparingen in de betonnen deksloof worden vervolgens de groutankers aangebracht. In dat geval zitten de ankers mooi weggewerkt in de betonnen deksloof. De groutankers en betonnen deksloof zorgen in samenwerking met de CSM-wand voor een degelijke constructie met minimale vervorming.



Grote diameter boorpalen

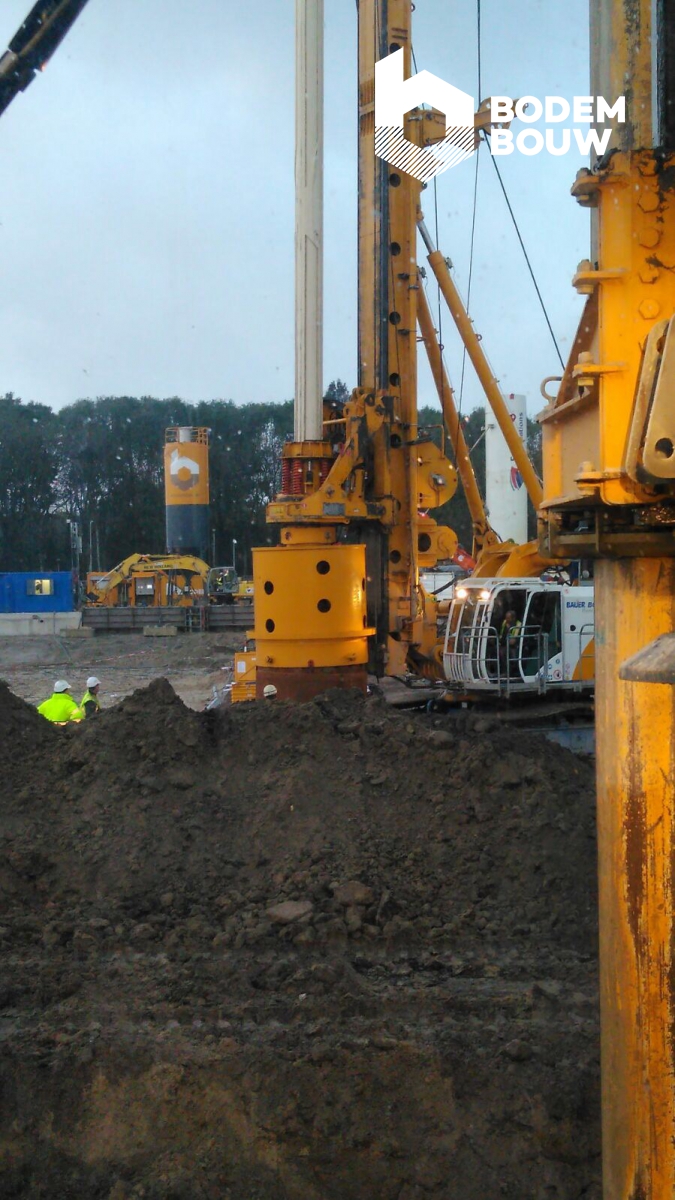

De te realiseren nieuwbouw toren zal worden gefundeerd op uitzonderlijke boorpalen. De palen met een diameter van 1850 mm. en een lengte van bijna 60,0 m. vallen ook voor een specialistisch funderingsbedrijf als Franki Grondtechnieken in de buitencategorie. Voor de uitvoering van de palen wordt de expertise en het specialistische materieel van moederbedrijf Franki Foundations Belgium ingezet.



Horizontale bodeminjectie

Om waterbezwaar te voorkomen zal op een diepte van 7,0 m. onder maaiveld een horizontale injectielaag worden aangebracht. Uitvoering van de injectielaag bestaat uit het injecteren van het zand met een mengsel van waterglas en harder. Na uitharding van het product ontstaat een waterremmende bouwput die zonder problemen droog ontgraven kan worden. De bodeminjectie wordt uitgevoerd door de injectieafdeling van Franki Grondtechnieken, “BE Inject”.



Bemaling, grondwerk en koppensnellen

Na de realisatie van CSM-wanden en waterglas injectielaag wordt het aanwezige grondwater verlaagd met een bemalingsinstallatie. Vervolgens kan de bouwkuip droog ontgraven worden. Tijdens de ontgraving zullen de verscheidene funderingspalen gesneld worden. Gezien de grootte en de hoeveelheid palen vraagt het snellen ook de nodige specialistische kennis en hiervoor zal door Franki Grondtechnieken een specialistische partner ingezet worden. Na ontgraving zullen in de bouwkuip verscheidene drains ingegraven worden, deze zorgen voor verwerking van lekwater en oppervlaktewater en garanderen een stabiele droge bouwkuip.



TotaalBouwkuip ontzorgt de aannemer

Met de expertise van Franki Foundations Belgium en door gebruik te maken van betrouwbare partners is Franki Grondtechnieken in staat om totaaloplossingen te bieden. Eerder maakte Franki Grondtechnieken deel uit van het bouwteam geleid door BodemBouw voor het project Rotsoord. Nu maakt BodemBouw deel uit van het specialistische bouwteam van Franki Grondtechnieken. Beide bedrijven delen de visie om hoofdaannemers een complete bouwkuip aan te bieden. Hoofdaannemers worden zo ontzorgd, krijgen meer tijd voor de voorbereiding van de eigenlijke bouw en bovendien zal een optimale planning en economische methode nagestreefd worden.

De voortgang van het project

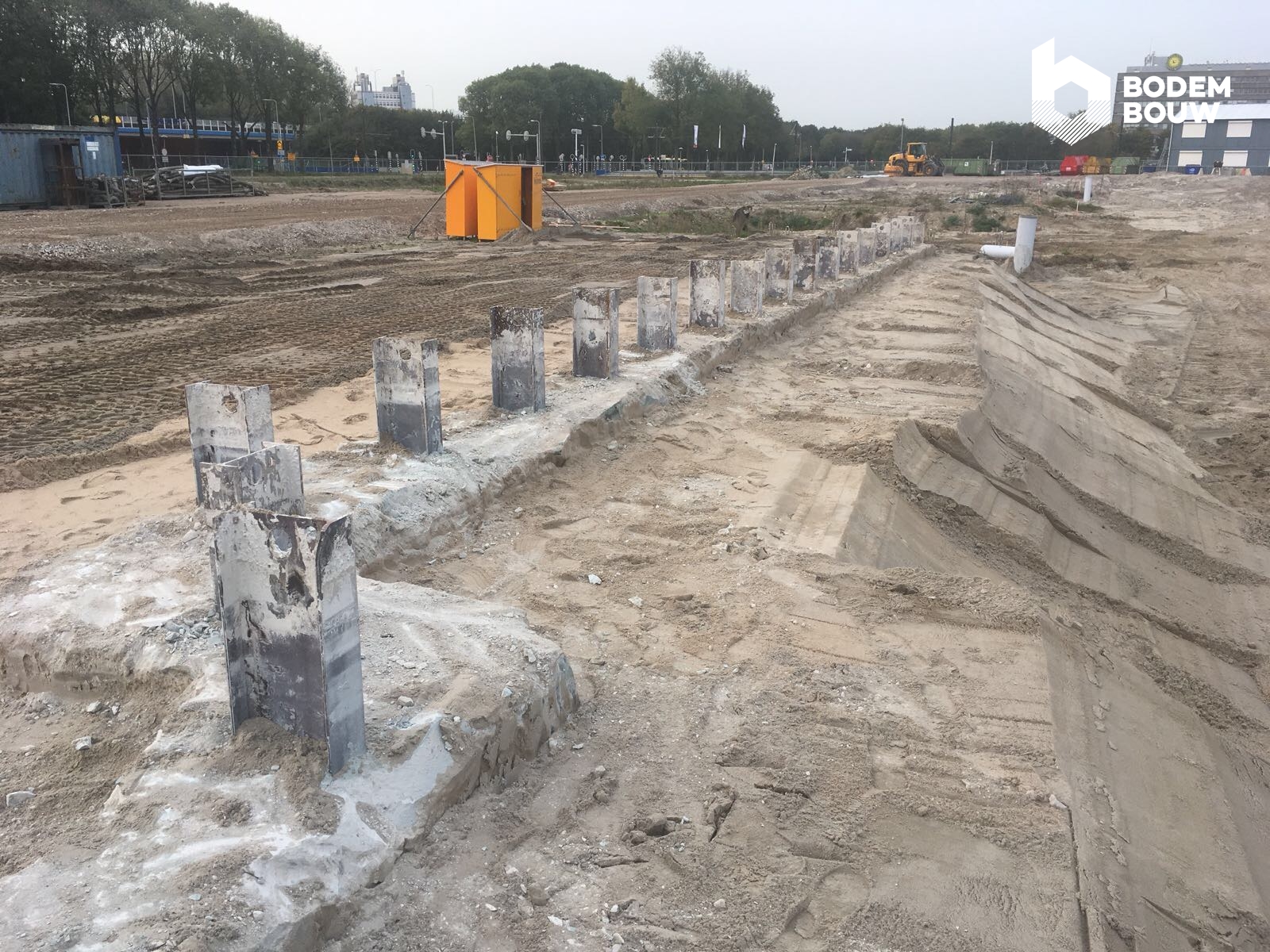

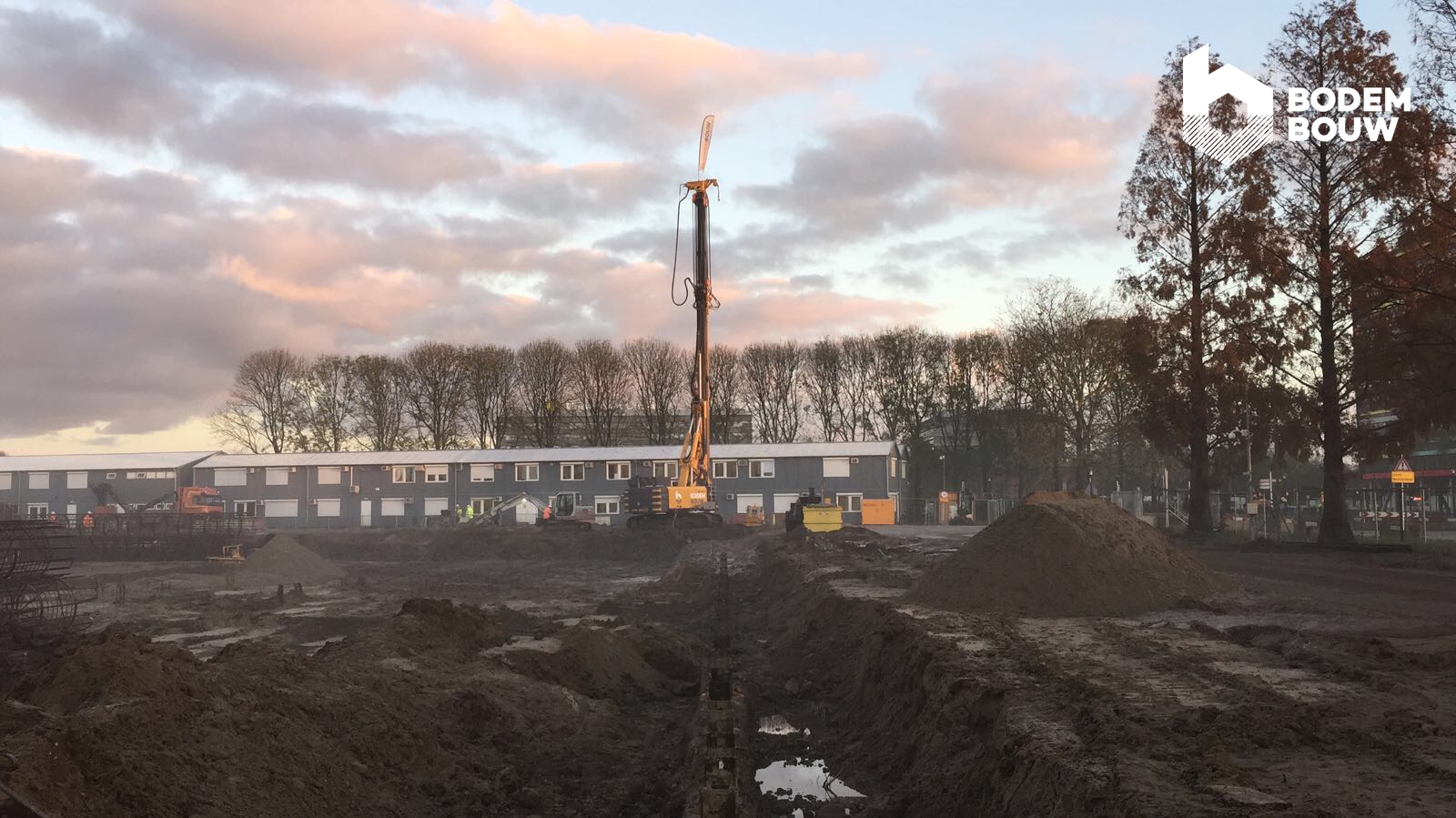

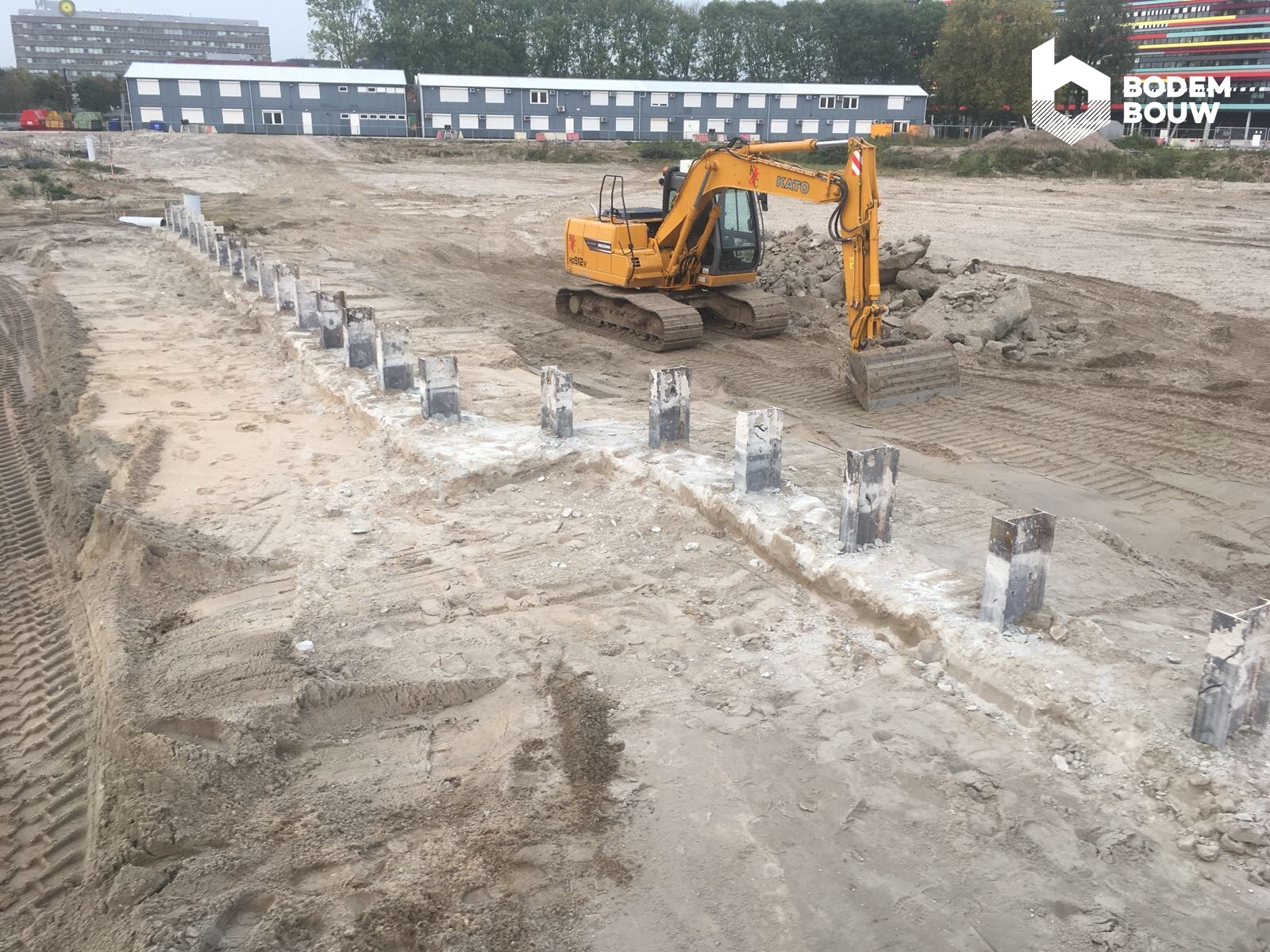

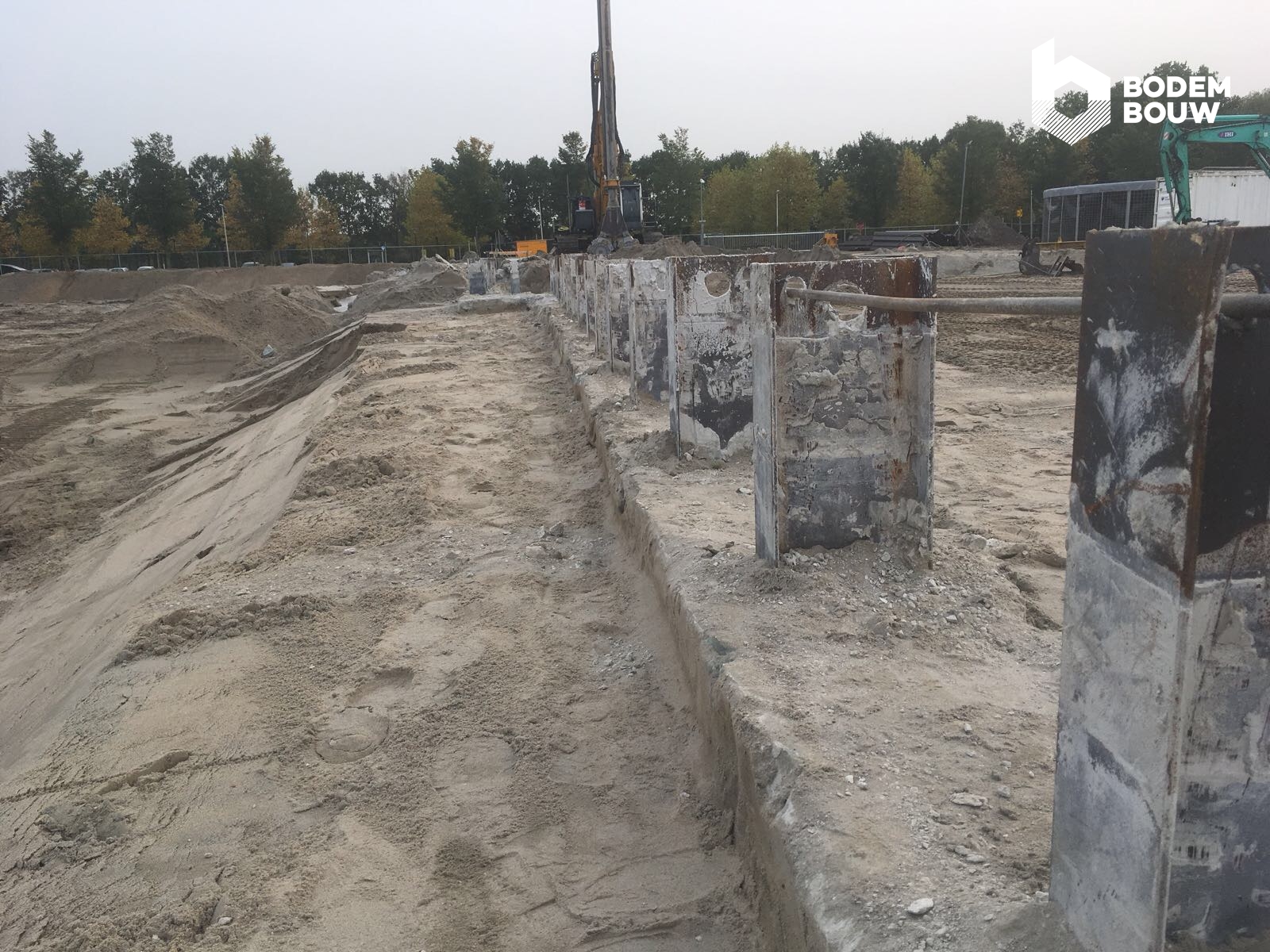

Foto's van 02-10-2017

Foto's van 17-10-2017

Foto's van 20-11-2017
